SNMP即簡單網絡管理協議。在1998年8月首次定義，很快就在RFC1157中達到正式標準。
SNMP是NMS和代理之間的異步請求和響應協議。NMS能夠發出三個含有不同協議數據單元（PDU）報文。這三個PDU是提取請求Getrequest-PDU，提取下一個請求GetNextRequest-PDU和設置請求SetRequest-PDU報文。代理只能發出兩個不同的報文：一個是對來自NMS請求作出應答的GetRequest-PDU報文，另一個陷阱Trop-PDU報文，是代理發現預定義異常事件發生時主動發出的。
利用SNMP協議，對網絡設備狀態的監視主要通過查詢代理MIB中相應對象的值來完成。代理也會發出一些陷阱來引導NMS的查詢以及及時查詢。這種風行的SNMP設計方案稱為陷阱引導查詢。
SNMP通過交換SNMP協議報文來互通管理信息。每個報文都是完整的和獨立的，用UDP運輸服務的單個數據報傳送。每個報文都含有版本標志、SNMP共同體名和PDU。
版本標志是NMS和代理都知道的常量，用于實現版本控制。在SNMP中，沒有版本仲裁。如果NMS或代理接收到含有非法的或不支持的版本號的報文，則該消息被丟棄。在第一版里，版本字段的值總是0，而在SNMPv2中，該值必須是1。
SNMP共同體名是一個字符串，代表由特定NMS和代理組成的管理組。共同體的成員之間采用一種很簡單的口令方案來鑒別身份。通信中的NMS和代理采用的這種未加密的、平常文字構成的共同體名來實現的簡單方法被稱為瑣細鑒別方案。對SNMPv1而言，這是唯一的安全措施。共同體名是一個8位字節串，"Public"通常是配置時默認共同體名。
肆
1. SNMP基本原理
SNMP采用了Client/Server模型的特殊形式：代理/管理站模型。對網絡的管理與維護是通過管理工作站與SNMP代理間的交互工作完成的。每個SNMP從代理負責回答SNMP管理工作站（主代理）關于MIB定義信息的各種查詢。
SNMP代理和管理站通過SNMP協議中的標準消息進行通信，每個消息都是一個單獨的數據報。SNMP使用UDP（用戶數據報協議）作為第四層協議（傳輸協議），進行無連接操作。SNMP消息報文包含兩個部分：SNMP報頭和協議數據單元PDU。
版本識別符（version identifier）：確保SNMP代理使用相同的協議，每個SNMP代理都直接拋棄與自己協議版本不同的數據報。
團體名（Community Name）：用于SNMP從代理對SNMP管理站進行認證；如果網絡配置成要求驗證時，SNMP從代理將對團體名和管理站的IP地址進行認證，如果失敗，SNMP從代理將向管理站發送一個認證失敗的Trap消息（見后）；
協議數據單元（PDU）：其中PDU指明了SNMP的消息類型及其相關參數。
2. 管理信息庫MIB
IETF規定的管理信息庫MIB（由中定義了可訪問的網絡設備及其屬性，由對象識別符（OID：Object Identifier）唯一指定。MIB是一個樹形結構，SNMP協議消息通過遍歷MIB樹形目錄中的節點來訪問網絡中的設備。
3.SNMP的五種消息類型
SNMP中定義了五種消息類型：Get-Request、Get-Response、Get-Next-Request、Set-Request、Trap。
Get-Request 、Get-Next-Request與Get-Response
SNMP管理站用Get-Request消息從擁有SNMP代理的網絡設備中檢索信息，而SNMP代理則用Get-Response消息響應。Get-Next-Request用于和Get-Request組合起來查詢特定的表對象中的列元素。
首先通過下面的原語獲得所要查詢的設備的接口
{iso org(3) dod(6) internet(1) mgmt(2) mib(1) interfaces(2) ifNumber(2) }
然后再通過下面的原語，進行查詢（其中第一次用Get-Request，其后用Get-Next-Request）：
{iso org(3) dod(6) internet(1) mgmt(2) mib(1) interfaces(2) ifTable(2) }
Set-Request
SNMP管理站用Set-Request 可以對網絡設備進行遠程配置（包括設備名、設備屬性、刪除設備或使某一個設備屬性有效/無效等）。
Trap
SNMP代理使用Trap向SNMP管理站發送非請求消息，一般用于描述某一事件的發生。
嵌入式SNMP代理機的介紹及開發流程
管理互聯網的標準協議稱為簡單網絡管理協議（Simple Network Management Protocol，簡稱 SNMP ），是被廣泛接受并投入使用的工業標準，它的目標是保證管理信息在任意兩點中傳送，便于網絡管理員在網絡上的任何節點檢索信息，進行修改，尋找故障，完成故障診斷，容量規劃和報告生成。它采用輪詢機制，提供最基本的功能集。最適合小型、快速和低價格的環境使用。它只要求無證實的傳輸層協議UDP，受到許多產品的廣泛支持。據不完全統計國外的通信產品幾乎100%支持SNMP網管協議，而國內目前通信產品的網管模式還局限于串口網管，或者基于自定義網管協議的以太口網管，這根國外產品的網管水平還有很大的差距。
對于設備的使用者和管理者來說，設備支持了SNMP協議就可以使用如HP OpenView或IBM NetView這樣的統一網管平臺來統一管理設備，而不需要為每種設備專門配備網管工作站和網管員，節約了人力和物力成本。對于設備生產者來說，設備支持了SNMP協議就擁有了統一網管的通行證，設備生產商只需要關注產品本身的細節而不必為上位機網管軟件的界面和管理方式而投入更多的人力和物力。
中新創科多年來一直致力于嵌入式網絡產品的研發，提供了數以萬計串口設備的網絡化解決之道。DNE-1 和DNE-18兩種嵌入式模塊可以快速的完成串口網管協議到以太口SNMP協議的代理和轉換功能。任何有串口網管協議的設備嵌入DNE-1或DNE-18就立刻擁有了SNMP網管功能。中新創科的嵌入式軟件工程師會根據您的產品目前的網管協議和您的需求為您確定需管理參數的OID、屬性和定義；確定哪些異常情況需要以Trap形式上報；定制MIB文件并改寫DNE-1的SNMP代理程序，標準的開發流程如下：
1. 設備廠商提供串口通信協議，中新創科工程師評估協議及產品
2. 雙方工程師溝通，確定最終需求，擬定MIB文件
3. 簽訂合作開發協議，設備廠商提供測試樣機
4. 2-4周后中新創科提供SNMP測試代理機
5. 定型后的升級修改服務
以上開發流程設備廠商可派工程師全程參加，中新創科負責培訓相關知識。
所以，您只需提供串口通信協議，剩下的交給我們做。

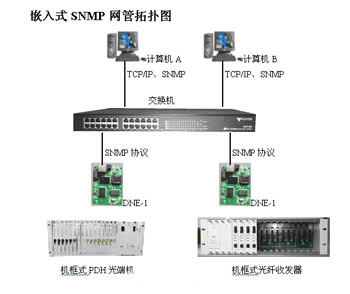

以上的拓撲為加上我公司的嵌入式串口轉以太網板（DNE-1）來通過以太網進行網管的示例。其中關鍵在于上位機如：計算機A或計算機B對下端要監控的設備直接用目前電信網中普遍應用的以太網網管方式來監控，而您只需將原來的232網管接口升級為以太網接口即可直接融入客戶已有的網管系統中。針對設備開發的上層管理軟件也只需改為winsock，我們提供winsock編程示例，必要的話我們也可提供軟件開發支持。 |
|
