四方E350變頻器改造在EJM128K細紗機的應用

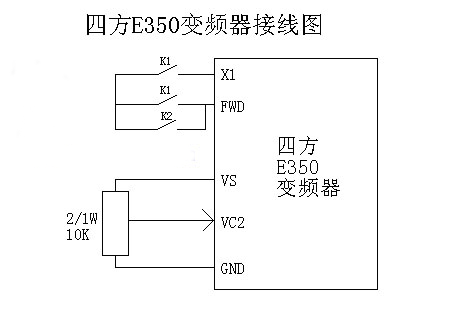

| EJM128K型細紗機采用FXD180L1-6/8雙速電機拖動主軸，原來的主軸車速度是根據紡紗工藝的要求改變傳動皮帶主、從盤的尺寸來實現的費時費工，細紗機變頻器改造后可以適應復雜的生產工藝，降低損耗提高節能。 改機步驟： 1． 變頻器安裝在獨立的電箱里加裝防塵隔網防止飛花進入。 2． 雙速電機電機的8極接線（△接法）拆除低速不用，保留6極接法（2Y接法）高速接到變頻器的輸出端。 3． 把變頻器控制端子的X1（低速）和FWD（視主軸電機方向而定）接到低速K1接觸器的常開觸點。 4． 在把REV（視主軸電機方向而定）接到高速K2接觸器的常開觸點。 5． 按變頻器的說明書接一個1/2W10K的頻率電位器到VS、VC1、GND的端子上，并且安裝到操作面板上。 變頻器和主軸電機接線圖：（見附頁） 變頻器接線圖：  EJM128K型細紗機采用FXD180L1-6/8雙速電機拖動主軸，原來的主軸車速度是根據紡紗工藝的要求改變傳動皮帶主、從盤的尺寸來實現的費時費工，細紗機變頻器改造后可以適應復雜的生產工藝，降低損耗提高節能。 改機步驟： 1． 變頻器安裝在獨立的電箱里加裝防塵隔網防止飛花進入。 2． 雙速電機電機的8極接線（△接法）拆除低速不用，保留6極接法（2Y接法）高速接到變頻器的輸出端。 3． 把變頻器控制端子的X1（低速）和FWD（視主軸電機方向而定）接到低速K1接觸器的常開觸點。 4． 在把REV（視主軸電機方向而定）接到高速K2接觸器的常開觸點。 5． 按變頻器的說明書接一個1/2W10K的頻率電位器到VS、VC1、GND的端子上，并且安裝到操作面板上。 |
