一、四用一備水泵機組及其變頻柜應用概況
用戶用水的多少是經常變動的，而用水和供水之間的不平衡集中反映在供水的壓力上，即用水多而供水少，則壓力低；用水少而供水多，則壓力大。保持供水壓力的恒定，可使供水和用水之間保持平衡，即用水多時供水也多，用水少時供水也少，從而提高了供水的質量。
所使用的水泵機組供水系統中，共有5臺75KW水泵，四用一備。采用PLC可編程控制器自動控制水泵機組的工作。

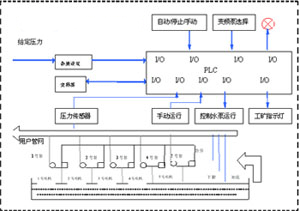

圖一 水泵機組變頻恒壓供水系統原理圖
1、變頻控制柜有兩組由交流接觸器組成的切換線變頻/頻切換電路，使水泵1和水泵2既可以切換到變頻運行控制，也可以切換到工頻運行控制。變頻柜中還有五套星三角啟動電路，這是因?yàn)樗须妱?dòng)機均為75KW電機，不能直接啟動，而變頻器又不允許帶載切換。具體有五個交流接觸器、五個熱繼電器、五個時間繼電器、五個手動啟動按鈕和五個手動停止按鈕。
在自動運行狀態下，所有交流接觸器的工作，都是根據按鈕開關信號和網管壓力情況，由PLC自動控制運行的。
2、通常四臺水泵投入運行，一臺作備用。當運行中的一臺水泵有故障時就退出系統，而由備用水泵接替工作。
3、四臺投入運行的水泵，由變頻控制柜根據壓力反饋信號，通過智能運算自動控制切換成一臺調速、另幾臺或全速或停止的方式，調速的那一臺由PID運算自動調整出頻率，改變電動機轉速，最終達到管網恒壓的目的。
具體的算法是通過計算判定目前是否已經達到設定壓力，決定是否增加（投入）或減少（撤出）水泵。即當一臺水泵工作頻率達到最高頻率時，若網管水壓力仍達不到預設水壓，則控制柜自動啟動第二臺水泵投入運行，工作的兩臺水泵一臺工頻一臺變頻運行；在兩臺運行時，如果變頻控制的那一臺已經達到最高頻率，若網管水壓力仍達不到預設水壓，則控制柜自動啟動第三臺水泵投入運行，工作的三臺水泵兩臺工頻一臺變頻運行；同樣的，在三臺運行時，如果變頻控制的那一臺已經達到最高頻率，若網管水壓力仍達不到預設水壓，則控制柜自動啟動第四臺水泵投入運行，工作的四臺水泵兩臺工頻一臺變頻運行。反之，若管網水壓天于預設水壓，控制柜控制變頻運行的那一臺頻率降低，當頻率低于下限時自動切掉一臺工頻泵；和增加時的情況一樣，根據壓力情況依次撤出，極限情況只剩一臺變頻控制的水泵在運行。
4、采用一個三位開關，用戶可以將其打到“自動/停止/手動”三個位置中的任意一個位置。打到“手動”檔時，所有投入運行的水泵都處在工頻運行狀態，流量則由原有的調節閥控制，這一功能是為了萬一變頻控制有故障時，保證用戶仍能正常供水，不影響用戶的正常使用。
二、變頻控制柜在水泵機組中的應用特征
水泵是平方轉矩負載，當改變水泵的轉速，由額定轉速n1調整到某一轉速n2時，由流體學可知，理論上水泵的流量(Q)、揚程(H)及軸功率(P)的變化關系如下：
Q2 = Q1 (n2 / n1)
H2 = H1 (n2 / n1)2
P2 = P1 (n2 / n1)3
也即流量與轉速的一次方成正比，揚程與轉速的平方成正比，軸功率與轉速的三次方成正比。由以上公式可以看出當水泵轉速由n1降到n2，在滿足同樣流量的情況下，揚程H2幅度降低，功率P2明顯減小。

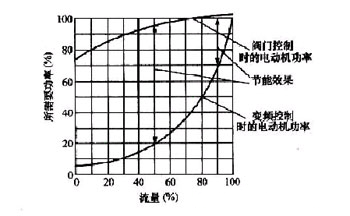

圖二 一種型號水泵的流量——負載曲線
上面的一條曲線是閥門控制時電動機功率和流量的關系，下面一條是調速控制時的電動機功率和流量的關系，在同一流量的垂直線上兩條曲線的差值就是可以節能的數量，從兩條曲線明顯可以看出，在流量接近100%也就是接近滿載時，采用調速控制并不能節能，甚至有可能還因?yàn)檎{(diào)速設備的用電而多耗能；而當流量在滿載的90%以下時明顯可以節能，流量越小節能越明顯。
三、變頻控制柜一拖多應用特征
在水泵多機應用中，傳統控制壓力或液位的方法是將多臺水泵全部運行，并通過調節閥、檔板之類來調節，最終達到壓力或液位的控制要求。由于所有的水泵都是全速運行，耗電嚴重且控制頻繁，尤其是在加一臺太多、減一臺太少的情況下。因此，對于多臺水泵使用一拖多變頻控制是非常理想的。具體示意圖如下。

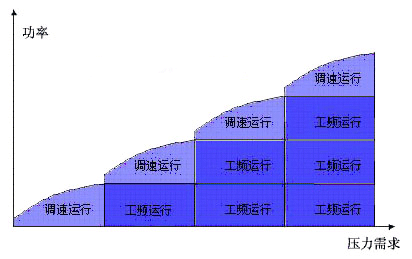

圖三 變頻控制柜一拖四運行示意圖
四、使用變頻控制柜后的優點
1、節能：控制品質大為提高，節能效果明顯。
2、節水：根據用水情況設定管網壓力，自動控制水泵出水量，減少了水的跑、漏現象。
3、 運行可靠：軟起動，使水泵實現由工頻到變頻的無沖擊切換，防止管網沖擊、避免管網壓力超限，管道破裂。
4、 控制靈活：變頻/工頻工作方式選擇，自動控制成一臺調速、另幾臺或全速或停止的方式。
|
|
