霍爾傳感元器件及其應用

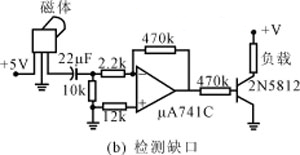

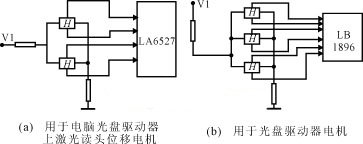

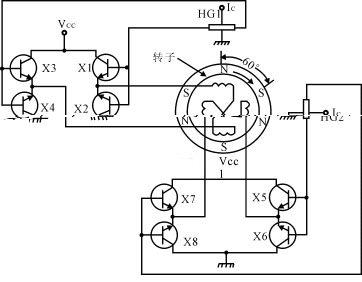

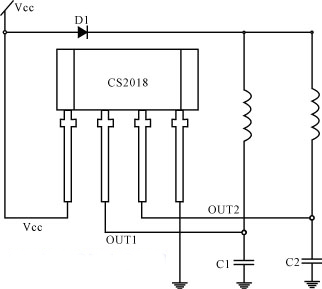

| 霍爾傳感元器件是精密的電子元件，下面通過應用實例進一步了解他。這些例子僅是該類應用中的一種，用同樣的原理和方法，使用者可根據自己的使用需要，設計出自己的應用裝置。 1、檢測磁場 用霍爾線性器件作探頭，測量10－6T～10T的交變和恒定磁場，已有許多商品儀器。這里，僅介紹一種用經過校準的UGN3503或A3515型霍爾線性電路來檢測磁場的磁感應強度的簡便方法。電路出廠時，工廠可提供每塊電路的校準曲線和靈敏度系數。測量時，將電路第一腳（面對標志面從左到右數）接電源，第二腳接地，第三腳接高輸入阻抗（>10kΩ）電壓表，通電后，將電路放入被測磁場中，讓磁力線垂直于電路表面，讀出電壓表的數值，即可從校準曲線上查得相應的磁感應強度值。使用前，將器件通電一分鐘，使之達到穩定。 用靈敏度系數計算被測磁場的B值時，可用 B=[Vout(B)－Vout(o)]1000/S 式中，Vout(B)=加上被測磁場時的電壓讀數，單位為V，Vout(o)=未加被測磁場時的電壓讀數，單位為V，S=靈敏度系數，單位為mV/G(高斯)，B=被測磁場的磁感應強度，單位為G。 2 、 檢測鐵磁物體 在霍爾線性電路背面偏置一個永磁體，如圖11所示。圖11（a）表示檢測鐵磁物體的缺口，圖11（b）表示檢測齒輪的齒。它們的電路接法見圖12，(a)為檢測齒輪，(b)為檢測缺口。用這種方法可以檢測齒輪的轉速。  圖11 用霍爾線性電路檢測鐵磁物體  圖12 用霍爾線性電路檢測齒口的線路 3、 用在直流無刷電機中 直流無刷電機使用永磁轉子，在定子的適當位置放置所需數量的霍爾器件，它們的輸出和相應的定子繞組的供電電路相連。當轉子經過霍爾器件附近時，永磁轉子的磁場令已通電的霍爾器件輸出一個電壓使定子繞組供電電路導通，給相應的定子繞組供電，產生和轉子磁場極性相同的磁場，推斥轉子繼續轉動。到下一位置，前一位置的霍爾器件停止工作，下位的霍爾器件導通，使下一繞組通電，產生推斥場使轉子繼續轉動。如此循環，維持電機的工作。其工作原理示于圖13。 在這里，霍爾器件起位置傳感器的作用，檢測轉子磁極的位置，它的輸出使定子繞組供電電路通斷，又起開關作用，當轉子磁極離去時，令上一個霍爾器件停止工作，下一個器件開始工作，使轉子磁極總是面對推斥磁場，霍爾器件又起定子電流的換向作用。 無刷電機中的霍爾器件，既可使用霍爾元件，也可使用霍爾開關電路。使用霍爾元件時，一般要外接放大電路，如圖14所示，使用霍爾開關電路，可直接驅動電機繞組，使線路大為簡化，如圖15所示。  圖13 霍爾元件在無刷電機中的工作（其中的HG為霍爾元件）  圖14 采用霍爾元件的電機驅動電路（圖中的H為霍爾元件）  圖15 用CS2018霍爾開關鎖定電路直接驅動電機的線路示意圖（圖中的線圈為電機定子繞組） |
