清棉機密封圈結構改進

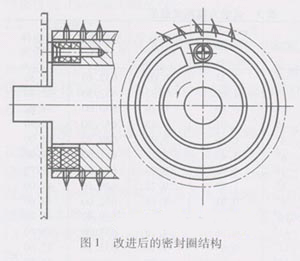

 FA109A型三輥簡清棉機的三個輥筒兩端與機架墻板之間采用密封圈密封的形式，由于三個輥筒轉速均較高(平均在1000 r／min以上)，所以密封圈外層的毛氈層在墻板的高速摩擦下很容易磨損。傳統的密封圈是封閉式的，因此，密封圈損壞后若要更換，就必須把該輥筒及其他相關部件拆下來后才能進行。而輥簡體積大、重量大、又難以拆卸，并且輥筒在重新安裝就位后，有關隔距還需重新調整，從而使維修工勞動強度大，更換時間長，甚至?xí)γ藜弿S的正常連續化生產造成一定影響。 改進后的密封圈結構形式如圖1所示，即將傳統的封閉式密封圈從中間斷開，這樣在更換時，無需再將輥筒從機器上拆下來，而只需將輥筒兩端墻板上的封板拆下來即可進行更換。密封圈安裝好后，一端須用螺釘固定在軸頭上，特別要注意的是，用螺釘固定的一端一定要迎著輥筒旋轉方向安裝(如圖1所示)，否則密封圈容易被墻板擠掉而造成不良后果。改進后的密封圈在更換時，大大降低了維修工的勞動強度，并大大縮短了維修時間，為棉紡廠的正常連續化生產提供了有力保障。 |
