紫金橋?qū)崟r(shí)數據庫的體系結構

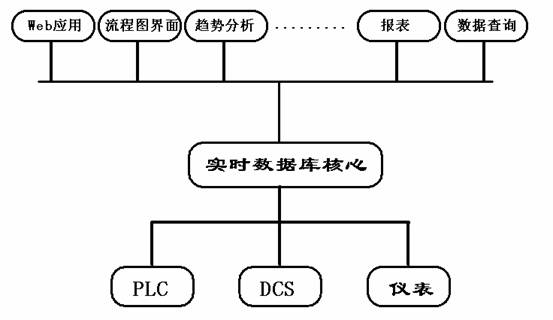

| 紫金橋的實時數據庫系統由三部分組成：IO驅動，實時數據庫核心，實時數據庫應用。 IO驅動是實時數據庫與外部連接通道。通過IO驅動，實時數據庫可以和生產現場聯系起來。一方面，IO驅動可以把實時數據采集到計算機中，另一方面，實時數據庫通過IO驅動給IO設備發出相應的指令。 實時數據庫核心是數據庫的基本部分。它包含了數據處理和外部接口兩個方面。數據處理包括量程變換、運算處理、報警處理、歷史存貯等一系列功能。外部接口是其可以為其它組件提供的服務，如可以提供實時數據變化通知，歷史數據查詢，網絡訪問等一系列功能。 上層應用是利用實時數據庫平臺開發的一些應用程序。如流程圖界面、趨勢分析、報警分析、WEB服務、報表處理、數據查詢、系統維護、SPC統計分析、物料分析、班組考核等一系列組件。 其系統結構圖如下：  從以上結構圖可以看出，實時數據庫核心在整個系統中居于關鍵地位，對上提供各類服務，對下管理各類IO驅動設備。在本書中，我們將針對實時數據庫的核心部分介紹數據庫各項功能。 |
