在現有的電話雙絞線的基礎上實現高帶寬的因特網接入的特點使ADSL應用大受歡迎。隨著數字信號處理技術的發展，ADSL的應用日益普及，設計的關鍵也開始轉移到模擬部分，本文將從局端ADSL驅動電路的各種參數設計以及功耗的優化、變壓器的設計等方面進行探討，并說明實用電路的設計。

ADSL技術在現有的雙絞線實現512KHz到8MHz的數據傳輸速率，相對傳統的調制解調器而言接入速率有很大提高。國際電聯(ITU)將ADSL的傳輸規范分為全速(Full-Rate)，即G.dmt和低數據率的G.Lite。這兩個系統都采用離散多音(DMT)的技術傳輸數據。該技術將1.2MHz的帶寬分割成256個獨立的子載波，子載波通道寬度為4.3125KHz，每個子載波各自傳送數據，像256個調制解調器并行地工作。為了進一步增加數據速率，每個子載波都采用正交幅度調制(QAM)。

在實際的應用中，子載波通道的分配與數據傳輸方向和電話線環路的長度有關。絕大多數的通道用作從局端到用戶端的數據傳送，即下傳通道，該方向數據量******，而上傳數據主要是實現向服務器的請求，數據量??；而電話環路越短，功率要求越低，反之功率要求越高，而且使用到的通道數將降低，每通道的數碼率也將降低。由于傳輸數據速率的大小將會影響到電路電壓的選擇、功率和散熱等，認識到這些對于局端和用戶端的接收、驅動設備的設計很有意義。

驅動電路設計的幾個要點

a.驅動放大器的基本參數設計

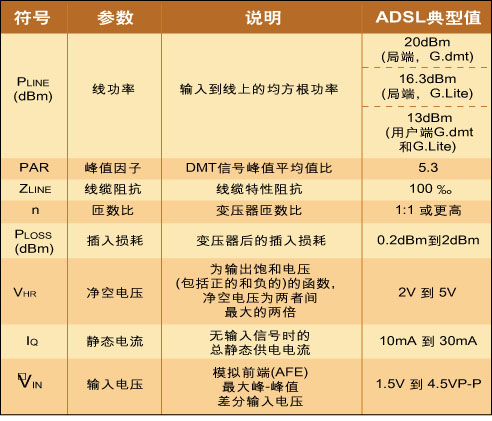

以下為驅動放大器的參數設計(相關參數見表1)，這些參數值與具體的放大器無關。

設定電話線功率為P_LINE, 單位為W，均方根(RMS)線電壓為：

變壓器的的初級功率為：

變壓器初級阻抗為：

變壓器終端電阻阻值為：

初級均方根電壓為：

變壓器初級均方根電流為：

放大器輸出均方根驅動電壓為：

這個電壓是兩個放大器輸出之間的均方根電壓，選擇兩個適當?shù)腞_BT值，這個電壓值可達到變壓器初級均方根電壓的兩倍。

驅動放大器峰值輸出電流為：

實現該峰值電流的能力是選擇驅動放大器的重要指標。

放大器的輸出功率為：

驅動放大器的總電壓增益為：

差值放大器增益為：

變壓器的匝數比在本設計中很關鍵：圖1中所示為驅動器總供電電壓和峰值輸出電流與匝數比的函數關系。圖中所示的電壓為在假定放大器凈空電壓(Headroom Voltage)為0的理想放大器以及變壓器插入損耗為0的理想變壓器條件下的理想供電電壓。在實際應用中，電源電壓必須高于這個電壓值。

b. 驅動電路的特性參數：凈空電壓和靜態電流

在計算供電電壓、功率和熱耗散大小時，必須考慮凈空電壓和靜態電流的大小。放大器的最低供電電壓為：

實際的放大器的供電電壓必須高于該電壓值以避免在信號峰值時對信號的削減，而電壓也不能過高，電壓過高會加大放大器的功率耗散。

放大器的凈空電壓決定于輸出電壓要求，也可能決定于輸出飽和電壓對輸出電流或?qū)Σ煌撦d電流的溫度曲線。(凈空電壓為在給定負載電流下供電電壓和******輸出電壓的差值，包括正、負電壓部分。) 圖1所示為決定放大器輸出飽和電壓的一個簡單模型以及數據曲線示例。

c. 優化功率損耗，調整靜態電流和關斷電流

在本文中所用的幾款放大器靜態電流都可外部設定。對于不同的DSL電路設計調整放大器的工作點可以最小化功率損耗，使失真最小化。但最小失真與功率損耗有矛盾關系，需要均衡考慮。靜態電流減小，功率損耗也將降低，但由于要使失真最小化必須為內部放大器電路提供偏置電流，所以靜態電流降低將惡化失真特性。圖2所示為LT1795工作電流的調整方法，通過一個外部電阻來設定內部電流源，通過該內部電流源的電流經過放大作為兩個放大器的偏置電流，圖2中示意了調整工作電流對失真的影響。工作電流太低，信號將會嚴重失真，并且不可避免地會與其它通道之間產生干擾。應該在實際的運行條件下調整該電流使電路優化。

系統設計的功率和熱管理的最有效辦法是在無信號時關斷驅動電路。數字電路可以檢測到無信號傳輸狀態，在無信號時控制電路向驅動部分發送一個數字信號，關斷驅動電路。很多的放大器具有該控制信號接口，能將內部電路電源全部關斷。例如，LT1796在沒有數據發送時可以處于關斷狀態，消耗的電流僅200uA。當要求電路啟動時，電路必須在幾個毫秒內完全恢復到正常工作狀態。在關斷條件下放大器進入高阻狀態。

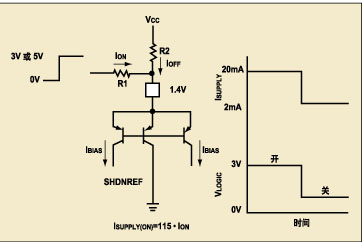

圖2示意了放大器降低功耗功能，該功能也稱為部分關斷，放大器保持很小的偏置電流，該電流使調制解調器能繼續監控線上的信號。在電路中用兩個電阻控制靜態電流的大小，使電路在關斷狀態下保持很小的維持電流。實現的具體辦法可以將DSP的一個I/O引腳通過一個電阻接到放大器的控制腳上，由DSP提供一個控制電平。驅動電路關斷的辦法可以使功耗減小到正常運行時的十分之一。

d. 電源的去耦合設計

與很多電路設計一樣，電源的噪聲去耦合設計很關鍵。在電路板上所有接電源的引腳處分別接入一個大、小旁路電容，可以減小電源中很寬頻率范圍的噪聲和紋波電壓。建議在驅動和接收電路的電源輸入引腳上接入高頻去耦合電容，在放大器的兩個電源輸入(正負電源端)引腳間直接接入一個10uF的電容，可以減小電源線上紋波的二次諧波分量。

e. 變壓器的設計

變壓器的選擇。電路中變壓器用于電話線和驅動/接收電路之間的耦合以及實現電話線與驅動/接收電路的隔離，要求變壓器的頻率響應范圍為20kHz到2MHz，插入損耗低。變壓器的初次級線圈的匝數比會影響到放大器對電源電壓的要求，如果通過變壓器實現信號電壓的提升，則不需要放大器的電壓變化。理想的變壓器的輸入輸出功率是相等的，因此如果輸出電壓升高則輸出電流將減小，相反電流將增高。采用升壓變壓器可以降低對輸入端運算放大器工作電壓的要求，這樣可以采用一些常用電源，當然放大器必須具有足夠的電流驅動能力。另外，由于變壓器同時用作接收線上的信號，變壓器的匝數比的選擇還決定于接收電路的靈敏度。初、次級匝數比越高，接收到的信號電壓越低。

變壓器終端電阻阻值的確定。為了實現阻抗匹配和檢測輸入信號，在變壓器初級和放大器的輸出端之間接入兩個電阻，即R_BT。該電阻的阻值是變壓器匝數比與電話線阻抗大小的函數關系，設次級線圈(即與電話線相連的一端)與初級線圈的匝數比為n，電話線阻抗為Z_LINE，為實現電話線阻抗與調制解調器的阻抗匹配，變壓器初級的總電阻(R_PRIMARY )必須滿足以下關系式：

為了對變壓器的初級均衡驅動，每個放大器要均衡負擔部分負載，電阻R_BT設定為變壓器初級電阻的一半，即

ADSL G.Lite驅動電路設計

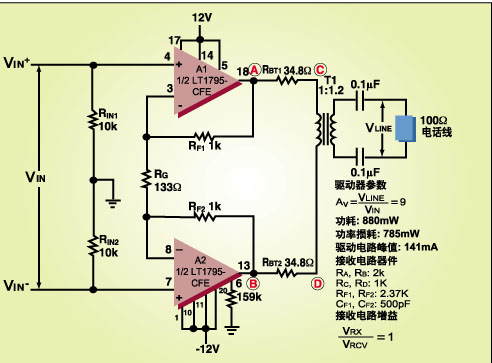

圖3所示為ADSL G.Lite線驅動電路，該電路的功耗低于1W。采用±12V供電，變壓器的初次級匝數比為1:1.2。該電路使用放大器LT1795CFE，采用TSSOP封裝，適合于局端設備中在單板上集成多個接口驅動電路。

低功耗的ADSL G.dmt驅動電路

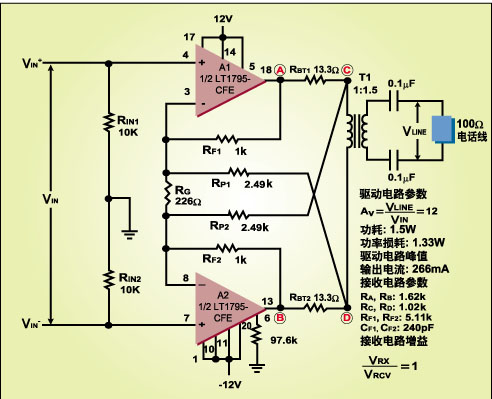

圖4所示為低功耗的局端G.dmt線驅動電路，該電路可實現8Mbps傳輸流驅動，具有效率高的特點。

該電路采用匝數比為1.5:1的變壓器，使電流大大降低，功耗可降低300mW左右。為實現這種效果一般需要采用±14V的電壓和22.2歐姆的R_BT電阻，該電路采用的電阻為13.3歐姆，仍然可得到變壓器的初級阻抗為100歐姆，實現阻抗匹配，但這種設計對上傳信號的接收不利，造成電阻R_BT兩端的信號電平低。該電路設計適合于采用靈敏模擬前端接收的系統。

該設計中采用R_P電阻實現從一個放大器的輸出信號產生正反饋信號到另一個放大器的輸入。借助于這個反饋作用，盡管R_BT電阻從22.2歐姆減小到 13.3歐姆，但從節點C和D看進去的電阻為100歐姆，仍然實現阻抗的匹配。該電阻還可以減小，但相應地接收信號將減小。設定一個因子K，電阻R_BT可以用下式表示：

如果變壓器匝數比設定為1:1.5，R_BT的值應為22.2歐姆，在圖4的設計中該電阻值為13.3歐姆，所以K=0.6。信號從正向通道到輸出的信號增益設為G，則

正反饋信號的增益設定為P，則

為達到正常的阻抗匹配，應滿足以下關系：P=1-K

為得到從模擬前端(AFE)到線輸出的適當電壓增益A_V，G設定為：

V_PRI為初級電壓，V_LINE為線電壓。計算驅動電路的增益還需要考慮到變壓器的匝數比和插入損耗。

本電路中采用正反饋修正閉環增益，不會對電路性能產生任何影響，可以大大降低電路的功耗。由于前面所述的因素，本電路僅適合對接收信號電平要求不高的系統中。

將電路中的R_p1和R_p2省去，將R_G改為133歐姆，R_BT1,R_BT2改為12.4歐姆，變壓器的匝數比改為2:1，該電路也可實現G.dmt線驅動功能，而且R_BT兩端的信號電平將恢復正常，但電路的峰值輸出電流將達到335mA，其中一半的功耗消耗在電阻(R_BT)上?？梢詼p小該電阻降低功耗，但是同時也改變了輸出阻抗，不能與電話線阻抗匹配，也減小了接收信號的電平值。

本文總結

ADSL局端驅動電路設計過程復雜，要全面考慮電壓、電流、功耗、干擾以及變壓器和放大電路等器件的設計，由于在局端常常需要在單板上集成很多接口驅動電路，在設計時如何減小電路的功率耗散也很重要。只有完全考慮多方面的因素才能實現一個完美的設計
