目前，為了將語音和數據集成到一個數據網絡中，網絡供應商正努力提高端口密度、增大端口帶寬、增大信息包長度并提供先進的通信管制功能，以便提高網絡數據服務產品的附加值。為此，要設計具備上述所有功能的網絡芯片，就必須增加測試項目來驗證日益增加的各個功能組，從而使單個和回歸測試項目的仿真時間大為增加。

在提高仿真速度的所有方法中，RCC協處理器技術是加速設計驗證的最有力工具，它使用方便，能夠沿用現有的設計方法和動態校驗、熱交換以及波形提取等調試工具，因而是大型系統級芯片(SoC)設計驗證的明智選擇。

集成度等同于復雜性

過去，網絡器件相對都比較簡單，它由一個網絡端口、一個存儲端口、一個CPU配置端口以及一個或多個專有系統端口構成。當網絡數據出現時，器件的主要功能是將網絡數據發送到系統端口。通常，網絡器件配備一個FIFO存儲器按順序?qū)?shù)據從網絡傳送到系統。這些器件的驗證過程簡單，通過接口以各種速率產生和發送長度不同的信息包，并保證由系統輸出的信息包在正確的目的地端口能夠完整無缺地接收。

一個基于SoC技術的增強性網絡系統芯片的組成部分可能包括：若干具有多個隊列的網絡端口、一個具有鏈接表結構的大型快速存儲端口、高級IP安全功能(Ipsec)、一個系統或光纖端口以及一個或多個嵌入式處理器或DSP。過去，這種系統可能由多家設計公司或多個設計團隊開發，然后由網絡供應商將多個芯片集成到電路板上，每個設計團隊或公司分別設計和驗證每種芯片。利用高密SoC技術，現在可以把上述所有組件集成到單芯片上，因而網絡供應商可以自行開發單個模塊或購買IP來設計芯片，但是設計完成之后，必須驗證所有組件和接口的功能。

多網絡端口和高帶寬要求意味著需要更高級更復雜的內存管理子系統，該子系統管理的功能包括：多隊列和多數據路徑、多任務控制/多數據緩沖區描述信息、循環緩沖區以及其他功能。具備數據加密和壓縮的IP安全結構要集成到數據路徑之中，就像用數據流算法來減少處理時間和延遲一樣，其結構之復雜要求必須驗證所有的內存訪問組合以及數據路徑。

此外，嵌入式處理器子系統的應用也在增加。設計人員對嵌入式處理器進行編程，來完成系統管理和接口、控制信息包的解析、確定優先級以及確保信息包進入恰當?shù)年犃?。在可編程處理器中，要采用協同驗證方法，它不僅需要進行硬件驗證，還要利用盡可能多的應用程序代碼進行軟件仿真。由于軟件和硬件緊密依存，如果芯片的功能或接口未得到充分驗證，那么該芯片就有可能報廢，或者達不到預期的功能，或者削弱系統的性能。

增加功能驗證覆蓋的方法之一是采用隨機仿真，該方法盡可能地將設計和測試基準的參數進行隨機處理，以便找到過去未曾識別到的情形。大多數的隨機仿真利用由HDL語言程序設計的隨機數發生器，為確保隨機仿真具備真正的隨機性，需要執行大量重復的仿真。

設計驗證的新方法

網絡供應商正在其芯片中執行數據流量生成算法以傳送可區分的服務類型。保護帶寬和服務質量是下一代系統的基本性能。實現保護帶寬的方法之一是自適應信息包標記，該方法根據網絡支持的情況，采用優先級技術對經過適當標記的信息包進行處理，并依靠網絡邊緣的智能傳輸控制機制實現所要求的數據吞吐量。與隨機早期終止(RED)算法結合，隊列管理機制在區別服務方面取得了巨大進展。當隊列長度超過某一個閾值時，RED方法按照給定的概率隨機終止信息包的傳輸。終止概率取決于隊列長度和最后一個信息包終止傳輸所花費的時間。由于分配給經過標記的信息包的終止概率小于未經標記的信息包，隊列管理機制優先處理經過標記的信息包，優先級較高的信息包能獲得保護帶寬。

傳統的驗證技術不包括所有可能的工作條件，網絡算法如此高級，使得設計驗證面臨更大的困難。過去，驗證技術對單獨的設計功能獨立測試，并且在多個工作站上同時進行驗證，許多網絡公司已經采用這種驗證技術在工作站農場上并行執行多個仿真?？墒?，隨著RED和自適應信息包標記等更高級算法的普及應用，仿真時間要比過去長得多才能驗證所實現的算法之功效，并發現過去由隨機仿真難以識別的故障。

收斂時間

與純數據網絡相比，話音網絡對信息包大小的要求更高。然而，對于話音和數據合一網絡，信息包大小的動態變化取決于發送的信息類型。壓縮話音信息包的清晰度在一定程度上依賴于信息包丟失率和等待遲到信息包所花費的時間?？山邮艿男畔鼇G失率是信息包大小的函數。對于包含20ms話音數據的極小信息包，丟失50％的話音是可以接受的。在一個具有自適應擁塞控制的因特網協議網絡中，信息包大小可以根據網絡狀態調整，另一方面，信息包呈現增大的趨勢，這樣可以降低處理開銷，并增加大型數據包的傳輸吞吐量。使用較長數據信息包和壓縮話音信息包進行仿真，可以驗證器件在兩個極端情況下的行為，同時需要更多仿真時間和更多計算資源。

驗證吞吐量難以提高的原因很多，它們包括：系統復雜度和驗證要求的不斷增加；隨機仿真和回歸仿真的運行更長；更新的高級算法不斷涌現；嵌入式處理器協同驗證和大型信息包的應用等。在最快的工作站中采用最快的編譯仿真器，系統級仿真每秒占用2到10個機器周期是正常的。在不改變設計方法的條件下，任何提高仿真性能的方法都是適當?shù)摹?

經過加速的仿真方法

硬件系統能夠把仿真速度提高一個數量級，這些硬件系統包括：硬件模擬、硬件加速和可重配置計算。

在可重配置計算協處理器技術中，所采用的協處理器包含可對每個設計專門配置的巨量并行計算單元結構，一個計算單元就是專門執行一個函數運算的小型精簡處理器，例如由Verilog RTL的“case”和“if”語句構成的仿真。

經過評估各種加速仿真技術，我們決定選用RCC技術，其運行環境是Axis系統公司提供的Xcite軟件和Sun微系統公司提供的工作站，Xcite軟件支持軟件和硬件驗證并提供透明接入RCC技術的支持。Xcite軟件工具還包含運行在Sun微處理器上的已編譯仿真器，從而可運行和驗證行為級Verilog和C語言應用程序，并利用RCC技術加速RTL和門級驗證。

驗證實例是用于吉比交換路由器的百萬門級Verilog SoC設計。該設計包含500Kb存儲器。邏輯模塊由大約一百萬個ASIC門構成，內部包括若干門控時鐘電路和9個物理時鐘。設計采用Verilog RTL形式描述，通過一個測試基準在行為級Verilog和定制C應用程序代碼上仿真芯片，行為級Verilog和定制C應用程序代碼之間通過Verilog編程設計語言接口(PLI)鏈接。

仿真是關鍵環節

在編寫Verilog代碼之前，要用C語言編寫仿真模型來仿真網絡路由器的體系結構。而在硬件設計之前，要用C參考模型來仿真和驗證結構的實現，這包括數據隊列數、加密與壓縮方法以及信息包優先處理方法。通過全模型的應用，結構仿真就可以最小軟保護帶寬驗證預期的信息包延遲，此外，結構仿真也可以根據隊列長度終止的隨機信息包來測試RED。

由于本設計的復雜度很高，結構C模型可作為預期結果的參考模型，因此，C模型要集成到仿真過程之中，以便在仿真失配發生時檢測失配。要從C環境產生所有的測試項目，并將激勵施加到關鍵C模型和Verilog RTL設計上。

為了識別調試失配，結構C模型包含與硬件模型匹配的內部狀態。通過比較設計內部狀態可以檢測出失配的原因。為了確定RTL仿真出錯的原因，必須捕獲RTL仿真的所有關鍵的內部狀態。

在使用RCC仿真加速技術之前，通常要將仿真工作分配給由二十多個Sun工作站和服務器構成的計算農場。有時需要幾周時間，仿真才能檢測出設計錯誤，到那時，RTL設計的原始仿真模型通常已經發生了很大變化，因而不得不重新仿真最新的設計或者修正設計，這個過程需要花費數周的仿真時間以便驗證所做的變化是否正確。顯然，提高仿真速度將提高設計效率。

優化RTL設計

在RTL設計中，設計人員插入綜合控制指令，以指導邏輯綜合門級編譯過程，取得******性能和最小門數量，然而，這些綜合指令并不是仿真模型，它們只是RTL設計注釋。結果，當比較RTL仿真和門級仿真結果時，額外的綜合控制指令常常導致仿真失配。

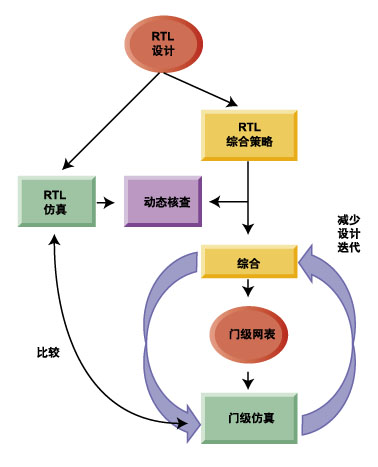

為了在門級運行邏輯綜合或者在仿真之前盡早識別和隔離RTL級的設計問題，要采用新的分類工具組，以便在仿真時執行動態核查，例如采用Axis公司的Xsim Xaminer工具。動態核查工具可以在RTL仿真時精確查找潛在的設計實現問題。與靜態設計核查相比，RTL動態核查工具具備根據綜合控制指令和自動檢測仿真結果差異的內在智能特性。動態核查還可以檢測過去靜態工具不易發現的設計問題。

Xsim Xaminer工具組便于檢測并糾正并行事件沖突、完全事件沖突、設計競爭以及未經測試的復位序列，所有檢測都在RTL級完成。通過執行動態核查工具，可以在RTL級隔離潛在的門級問題。這樣，就可在設計早期探測設計實現問題，減少綜合迭代次數，從而降低成本。

仿真加速

將設計編譯到RCC技術的過程很簡單，因為設計仿真已經在Synopsys VCS仿真環境完成。經過若干較小的修改和設置，不用兩個小時就能夠完成編譯設計。在此期間，RCC編譯器自動地將RTL和門組件映射為RCC計算元件，在本地編譯仿真器和RCC技術之間設置適當?shù)耐ㄐ判蛄?，并對所有可編程邏?a >器件(PLD)執行布局和布線。

RCC是一個彌補靜態時序分析阱的功能仿真過程，可以將功能驗證和時序驗證分為兩個單獨的步驟，進而集中精力首先獲得正確的RTL功能，這是設計過程中耗時最多的部分。

過去的硬件輔助仿真之所以難用，是因為缺乏調試工具以及設置過程冗長。相比之下，RCC仿真技術易于使用，調試工具先進。RCC容許在仿真時將源于編譯仿真器的仿真狀態熱交換到RCC。熱交換性能的兩個******功能是快速仿真執行和全電路調試。有了熱交換功能，就可以在編譯仿真器內仿真復位序列。在復位完成后，將仿真狀態交換到RCC，然后在RCC中加速仿真，最后，將仿真狀態從RCC交換到編譯仿真器進行設計調試。

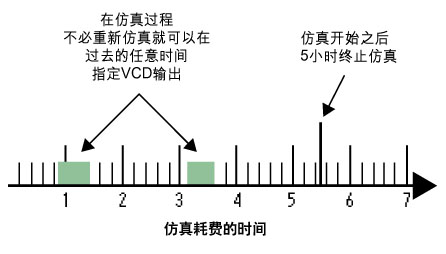

RCC還可以壓縮所有的節點變化，并在仿真過程的任何時域提取波形文件。利用這些功能，可以盡可能快地仿真設計錯誤，并在不必重新啟動仿真過程的條件下，觀測所有節點的變化。波形的提取簡單快捷，仿真和磁盤的開銷很少。例如，仿真進行五小時之后發現設計錯誤，此時，不需要重新開始仿真，可以在任意時間范圍和設計層內提取所有節點的波形變化。

RCC技術能夠極大地提高仿真吞吐量。采用編譯仿真器可以達到******每秒200個時鐘周期，相比之下，RCC技術可以達到每秒12,000個時鐘周期(速度提高60倍)。

總之，驗證是網絡芯片設計面臨的******的設計瓶頸。為了實現完全測試，必須對路由信息包進行優先級處理并增加信息包長度，這樣必然增加仿真時間。RCC協處理器技術提供了易用、快捷、完全的流線型驗證流程。
