該方案采用TI公司16位超低功耗單片機MSP430F413，8Kflash，具有16位RISC結構，CPU中的16 個寄存器和常數發生器使MSP430微控制器能達到最高的代碼效率；靈活的時鐘源；數字控制的 DCO 可使器件從低功耗迅速喚醒，采用 MSP430F413單片機可以將能量直接轉換成脈沖信號，同時結合電量計量專用芯片AD7755，可以使電表硬件部分大為簡化，而且很方便實現智能控制。

特性：

★工作電壓為：1.8V-3.6V

超低功耗： 活動模式 200μA（2.2V，1MHz）保持模式 0.7μA
關斷模式 0.1μA

★5種省電模式

★從保持模式喚醒僅用6微秒

★16位單片機，125納秒指令周期

★16位Timer_A（3個捕獲/比較寄存器）

★內置模擬比較器A

★96段LCD驅動

★在線串行編程

★8KB+256B Flash Memory，256BRAM

★電源電壓檢測

MSP430F413電能表模塊功能有多種板型結構，可直接安裝在單相電度表內。 該產品可通過掌上電腦，以無線紅外或有線方式進行參數設置和數據抄收；也可通過表上的按鍵進行設置和查詢。 此外還配有RS485接口，可通過RS485進行參數設置和數據抄收。

系統框圖

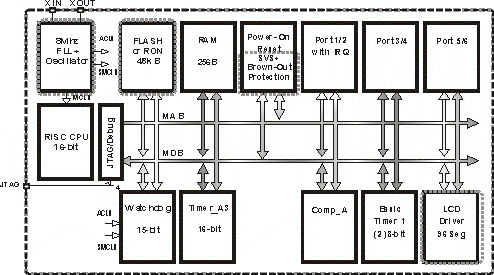

MSP430F413結構框圖
