潛江制藥武漢研究基地工程大連佳云塔機TD3000提升部應用報告

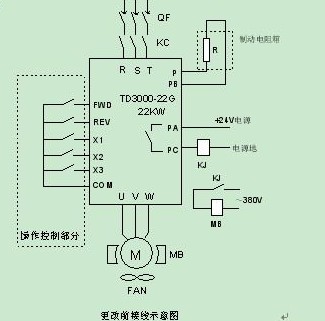

| 大連佳云起重設備有限公司是生產建筑行業自動升降和塔機的專業廠家之一，其直接客戶——中建六工程局采購了佳云的變頻塔機并用于坐落在武漢沌口開發區的潛江制藥武漢研究基地工程施工中，該塔機額定提升重量為3噸，******負荷能力3.6噸，型號為QTEHG63，45米******擺幅。 行車及變頻選型 行車主電機參數： 額定功率：22KW 額定轉速：1435rpm 額定電流：44A 額定電壓：380V 電機極數：4極 額定頻率：變頻電機，定制抱閘裝置，外置風扇 所選配變頻器型號：TD3000-4T0220G+TDB-R01-0030-0200（制動電阻） 回轉電機參數： 額定功率：4KW 額定轉速：1440rpm 額定電流：9.4A 額定電壓：380V 電極極數：4極 額定頻率：50HZ 所適配變頻器型號：TD1000-4T0037G 小車電機參數：同回轉電機 系統變頻接線如下圖所示：  操作控制方式： 行車操作室內有兩個凸輪控制器，分別控制：主鉤、擺臂回轉、小車前后操作。系統采用變頻電機自帶的電磁抱閘。起升主鉤凸輪控制器能實現主鉤以4種不同速度起落和回零，采用多段速控制，沒有安裝編碼器，即：變頻器采用無速度傳感器矢量控制。與大連普特雷工溝通了解到，該塔機經過廠家標準負荷測試驗收后才出廠，而且現場已運行使用1個多月，所以，認為大體工藝參數基本可行，對加/減速、多段頻率、電機參量等參數未做任何調整。參數設置如下：
經過參數調整后，空車試機，啟動時的******電流為40A多一點，基本在額定值范圍內；然后，帶載運行，******起吊了2個絞架，大約2噸重的物件，反復起吊，啟停過程非常正常，電流平穩，工作電流只有18A左右，多次操作后，甲方認為非常滿意，未再繼續調整。從整個提升部運行情況來看，我司TD3000在主提升上表現性能優異，啟動/停止非常平穩，與抱閘配合良好，沖擊非常小。 |
