五相混合式步進電動機驅動技術研究

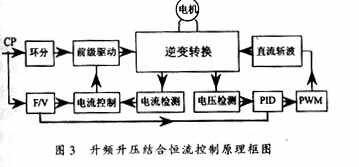

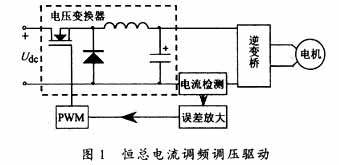

| 步進電動機是一種將數字脈沖信號轉換成機械位移（角位移和線位移）的機電執行元件。它的機械位移與輸入的數字脈沖有著嚴格的對應關系，數字脈沖輸入越多，位移越大；輸入脈沖的頻率越高，機械位移速度就越快。步進電動機系統的性能除了與電動機本身的性能有關外，在很大程度上取決于使用的驅動器的驅動方式。五相混合式步進電動機是步進電動機的主要產品之一，在各領域獲得廣泛應用，下面就其驅動器用到的驅動技術作一介紹。 1 恒流斬波控制 這種驅動技術的特點是直流供電電壓直接加到逆變橋上，且電壓不變化。其基本思想是利用繞組電流檢測值（相電流或線電流，取決于是五相全橋還是五相半橋驅動）與給定值比較，結果去控制橋臂上功率管的開關，使繞組電流保持給定值。電流控制常采用恒頻斬波控制。這種技術的優點是：步進電機高頻運行性能好、系統動態響應快、效率高、電機帶載能力強：缺點是低速運行時繞組電流前沿太陡致使電機低頻運行效果差，有明顯的低頻震動。 2 恒總電流調頻調壓驅動 圖1是這種技術的供電主電路。其特點是加到逆變橋上的直流電壓不是固定的，隨輸入脈沖頻率而變化，升頻時升壓。總電流的恒定通過電壓變換器斬波管的PWM控制來實現。步進電機低速運行時，電機繞組的旋轉反電壓很小，通過電流反饋，電壓變換器輸出到逆變橋上的直流電壓自動降低，維持總電流恒定。電壓降低使電機繞組電流前沿變緩，減小了步進電機 單步運行的過沖量和低頻振蕩，提高了低速運行的平穩性。缺點是電源主電路的慣性濾波環節降低了系統 的動態性能和步進電機的起動頻率。  3 電流開環式PWM升頻升壓驅動 該方法的電源主電路如圖2所示，該驅動方式也是采用升頻升壓控制技術來降低電機低頻運行時的振動，但在控制形式上與恒總電流升頻升壓驅動技術有很大不同，一是電流開環；二是電壓變換器斬波管用與步進電動機輸入脈沖頻率成一定函數關系的PWM脈沖來控制，以實現逆變橋直流電壓／頻率的協調控制。技術應用上要注意的是：因電流開環，逆變橋直流電壓／頻率的協調控制是以限制步進電機繞組電流不超過其額定值為原則。用該方法實現的驅動器特點是：步進電機低速運行時逆變橋直流電壓很小，電機運行相當平穩；另外，因無電流反饋環節，系統結構相對簡化。不足是：針對不同規格型號、不同廠家的步進電機，驅動器逆變橋直流電壓／頻率控制規律要調整，增加了具體使用的復雜性；由于電流開環，一方面電機繞組電流易受F／V和PWM電路中所用元件參數變化的影響，另一方面步進電機低速運行時逆變橋上的直流電壓很小使得電機的快速響應性能下降。  4 升頻升壓結合恒流控制技術 這種方法是近年出現的，它綜合恒流斬波控制和電流開環式PWM升頻升壓驅動技術的優點，將電流控制技術與升頻升壓技術有機結合在一起。圖3是該方法的原理框圖，它由F／V、電壓檢測、比例積分調節（PID）、直流斬波構成閉環的升頻升壓控制環節；由電流檢測和電流控制構成電流控制環節，并在一定頻率范圍內使電機繞組電流隨電機運行速度提高而提高，實現升頻升流控制以改善步進電機高頻運行性能。該控制方法的橋路直流電壓／頻率函數關系與單純的電流開環式升頻升壓驅動控制技術不同的是：該函數關系不再是由限制繞組電流的幅值來確定，而是根據對電機快速性要求和對電機運行平穩性的考慮折衷確定。系統優點是：閉環的升頻升壓控制，電機低頻運行平穩的同時消除了外界環境（如電網電壓）對驅動器輸出的影響；電流閉環升頻升流控制，提高了驅動器的快 速性能和對電機的適應性。  5 新五邊形繞組聯接的恒流斬波恒總電流驅動技術 這種方法******的特點不在于驅動技術本身，在于電機繞組采用了新的五邊形聯接。減小步進電機電磁轉矩的諧波分量或增加系統的阻尼是消除或抑制步進電機振蕩的兩個根本。電機繞組采用不同聯接方式，它的電磁阻尼特性會產生相應變化［1］。正是基于這一研究，文獻［2］提出了五相繞組按A→C→E→B→D首尾串聯的新五邊形驅動方式。傳統的A→B→C→D→E首尾串聯五邊形聯接，在不考慮繞組互感的情況下，各相繞組電流是獨立的，而新五邊形聯接的五相繞組電流相互關聯，能產生較大的電磁阻尼力矩，電機在整個運行頻率范圍內沒有振蕩區［2］，優良的運行平穩性是新五邊形聯接驅動的******優點。 6 細分驅動技術 細分驅動技術是將步進電機的一個步距角細分成若干步，步進電動機系統因此可獲得更高的分辨率，更小的脈沖當量，同時可明顯減小或消除步進電機的低頻振動和噪聲。五相步進電機相數多，對其實現細分（或任意細分）驅動，電路實現上較復雜，目前在國內還沒有看到這方面技術的應用報道，國外已有了產品，如日本RORZE公司的RD－053MS（******細分?jǐn)?shù)達400，對應最小細分步距角為0．0018°），TAMAGAWA公司的AU9116和AU9151。細分驅動技術是一種步進電機相電流波形控制技術。步進電機步距角任意細分的實現，需在電機內建立均勻的圓形旋轉磁場，各相繞組的合成磁勢矢量應在空間作幅值恒定的旋轉運動，就五相步進電機來說，需在其五相繞組中分別通以相位上相差2π／5而幅值相同的正弦電流。采用電流控制技術實現細分驅動是步進驅動系統的一個發展方向。 |
