ARM/DSP雙核系統的通信接口設計

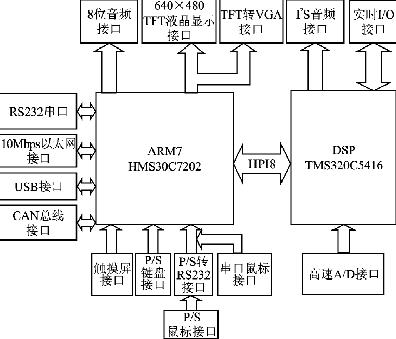

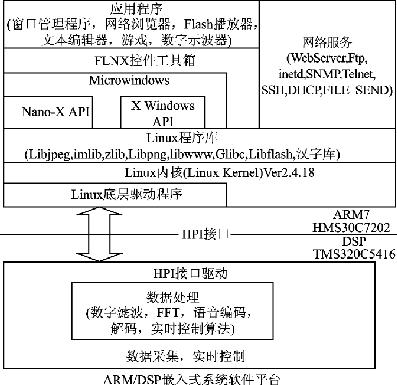

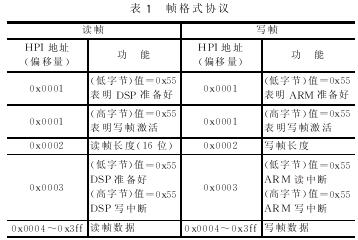

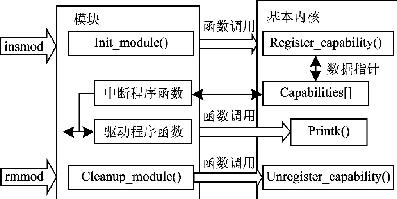

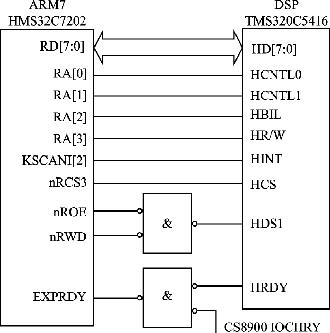

| 嵌入式系統的核心是嵌入式微處理器和嵌入式操作系統。早期的嵌入式系統硬件核心是各種類型的8位和16位單片機；而近年來32位處理器以其高性能、低價格，得到了廣泛的應用。近年來，又出現了另一類數據密集處理型芯片dsp。dsp由于其特殊的結構、專門的硬件乘法器和特殊的指令，使其能快速地實現各種數字信號處理及滿足各種高實時性要求。隨著現代嵌入式系統的復雜度越來越高，操作系統已成為嵌入式系統不可缺少的部分。免費的嵌入式操作系統，如linux等，隨著自身不斷的改善，得到了飛速的發展。linux是一個免費的、強大的、可信賴的、具有可伸縮性與擴充性的操作系統。linux實現了許多現代化操作系統的理論，并且支持完整的硬件驅動程序、網絡通信協議與多處理器的架構，其源碼的公開更有利于操作系統嵌入式應用。 基于上述分析，筆者開發了基于arm和dsp芯片的雙核嵌入式系統。系統充分利用了arm和dsp的各自特點，既可以使用arm和dsp芯片進行協同開發，也可以利用arm或dsp進行獨立開發。操作系統選用了linux，以利于充分發揮系統的效能。 1 系統的總體設計 由于arm芯片的控制性能較強，在嵌入式系統中arm主要用于控制和少量的數據處理。這樣，一方面要求cpu要低功耗和有足夠的時鐘頻率來運行操作系統，以滿足便攜式的要求；另一方面也要求其有足夠種類的接口，以利于性能的擴展?；谝陨峡紤]，在開發平臺中選用hy7202作為cpu。 dsp作為數據運算部分，可以充分發揮其對數字信號處理的獨特優勢。ti公司的c54xx系列16位定點dsp以其高性價比普遍應用于各類通信、便攜式應用當中?？紤]到對數字視頻和數字圖像等大數據吞吐量應用場合的處理要求，選用ti公司的tms320c5416芯片。其時鐘頻率最高可達到206 mhz，系統總體框圖如圖1所示。  圖1系統整體硬件結構框圖 系統軟件平臺結構如圖2所示，軟件平臺分arm部分和dsp部分，以及arm和dsp的接口軟件設計部分。arm部分以hynix公司patch的arm linux version 2.4.18為操作系統，并在此基礎之上移植linux標準庫glibc、libjpg、libpng、imlib、libwww、libflash及漢字庫。圖形界面以microwindows 0.9及其控件庫flnx提供嵌入式圖形界面平臺。系統平臺具有強大的網絡通信功能，通過平臺webserver、ftp、telnet、inetd等網絡工具和應用程序能方便地開發基于internet的網絡終端、遠程控制、遠程數據采集、遠程數據處理產品。在應用程序層上，系統平臺集成窗口管理程序，全中文化網絡瀏覽器(支持html、xml)，flash播放器(支持flash4、flash5、flash6)，文本編輯器，游戲等用于pda開發，機頂盒上網解決方案，以及可用于嵌入式數據采集、處理的虛擬示波器等。  圖2系統軟件的總體結構 dsp部分通過提供完整的hpi驅動程序(dsp部分)及通信協議，通過增加相應數據處理程控制算法程序，利用hpi并行接口與主機arm通信進行數據交換，可用于各種實時處理，控制領域。 此外，dsp和arm可以各自作為獨立的系統使用，它們均有完整的子系統軟件。子系統之間聯系的核心是dsp器件本身帶有的hpi接口。 2 arm和dsp的通信接口設計 （1） dsp的hpi口介紹 hpi是tms320c54x等芯片提供的一種并行端口，專門用于dsp和外部主機并行通信。hpi接口有標準hpi接口和增強型hpi接口。對于c5416和c5420dsp器件，它們的主機接口為增強型主機接口。標準hpi接口是一個8位總線接口，通過2個8位字節組合在一起形成1個16字。增強型hpi接口分8位和16位兩種。8位增強型主機接口和標準hpi接口操作時序一樣，主要區別在于標準型只能訪問2 kb專用ram，而增強型可以訪問dsp的整個ram區。16位增強型hpi接口采用16位總線，只要一個主機操作就能完成訪問操作。 （2） hpi硬件連線 hms30c7202與tms320c5416接口電路如圖3所示。系統將hpi接口所有控制寄存器、地址寄存器、數據寄存器統一編址，映射到hms30c7202物理地址0x0c000000開始的i/o內存空間。  圖3dsp和主機雙向通信 利用地址線ra\[3:0\]產生hpi訪問所需的控制信號。a0與a1決定訪問寄存器類型。a2決定訪問的是第一個字節還是第二個字節：a2＝0時，表示寫入的數據為第一個字節；a2＝1時，表示寫入的數據為第二個字節。在hpi－8中所有地址線和控制線是在hds1和hds2的下降沿采樣，而不是由hr/w決定，因此hr/w通過地址線a3表示當前操作是讀還是寫，而數據鎖存信號由nrcs3和nrw0相與后共同產生。kscan[2]設置為hms30c7202的porta中斷輸入腳，dsp通過中斷方式與linux底層hpi驅動程序通信。 3 arm和dsp的通信接口驅動程序設計 linux是unix操作系統的一種變種。在linux下編寫驅動程序的原理和思想完全類似于其他的unix系統，但它和dos或window環境下的驅動程序有很大的區別。linux驅動程序可以編譯進內核，也可以模塊形式動態地加入和卸載。linux的這種特點可根據目標系統裁減內核，更適合于嵌入式系統。 （1） linux驅動程序基本原理 在linux中所有設備分為字符設備、塊設備和網絡設備三種，所有設備都看成普通文件，因此可以通過用操縱普通文件相同的系統調用來打開、關閉、讀取和寫入設備。系統中每個設備都用一種設備特殊文件來表示。 在linux中，設備驅動程序是一組相關函數的集合。它包含設備服務子程序和中斷處理程序，每個設備服務子程序只處理一種設備或者緊密相關的設備。其目的就是從與設備無關的軟件中接受抽象的命令并執行。當執行一條請求時，具體操作是根據控制器驅動程序提供的接口，并利用中斷機制去調用中斷服務子程序配合設備來完成這個請求。設備程序利用結構file_operations與文件系統聯系起來。在linux下驅動程序裝載如圖4所示。  圖4模塊連接到內核示意 （2） hpi驅動程序 hpi接口可用i/o端口方式,也可以用i/o存取方式。系統平臺采用i/o存取方式，將hpi訪問控制寄存器、數據寄存器、地址寄存器，映射到內存物理地址為0x0c000000開始的空間，通過訪問存儲器指令對hpi進行操作。hpi具體物理地址定義如下： #definehpi_base0x0c000000//hpi基地址 #define hpd_read_lowhpi_base+0x0012 //讀數據寄存器第一字節 #define hpa_write_highhpi_base+0x000c //寫地址寄存器第二字節 在linux下，類似windows，程序不能直接訪問物理地址。設備驅動程序是內核的一部分，它像內核中其他代碼一樣運行在內核模式，驅動程序如果出錯就會使系統受到嚴重破壞，因此需要將物理地址映射到內核空間。在linux下通過virtul_address=(u32)ioremap(hpi_base,hpi_length)實現。驅動程序主要結構如下： struct file_operations hpi_fops={ owner:this_module, read: hpi_read, write: hpi_write, poll : hpi_poll, open: hpi_open, release: hpi_release, }; hpi通信協議采用幀結構，由于增強型hpi接口允許訪問dsp內部ram所有空間，系統通信在dsp內部分配2 k字(16位)作為幀緩沖區，讀寫各1 k字，協議采用一位滑動窗口協議。幀格式如表1所列。  結語 本文介紹了使用arm和dsp雙cpu構成的雙核嵌入式系統的硬件平臺，以及源代碼開放的linux作為嵌入式系統中操作系統的方法，給出了系統設計的總體框圖，詳細介紹了arm和dsp通信接口的設計。這一設計方法可以適用于大多數現代嵌入式系統的設計，有一定的實用價值。 參考文獻 1 http://www.kernel.org 2 www.linuxdevices.com 3 http://kernelnewbies.org/documents/kdoc 4 michacl k.johnson erik w.troan. linux編程權威指南. 龍華喬，胡以逕譯. 北京：中國電力出版社，2001 5 徐盛，胡劍凌. 數字信號處理器開發實踐. 上海：上海交通大學出版社，2003 6 胡劍凌，徐盛. 數字信號處理系統的應用和設計. 上海：上海交通大學出版社，2003 編輯： |
