RS-485信號損耗檢測技巧分析

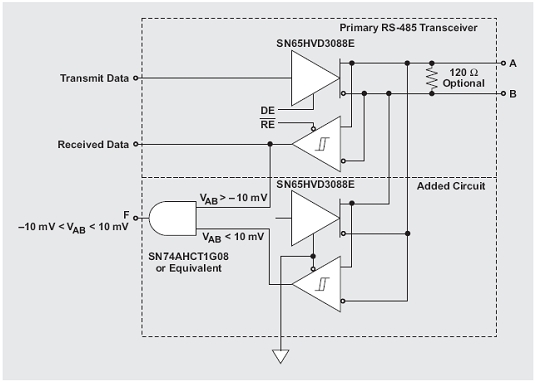

| 在許多工業、電信、車載以及數據處理系統中，故障隔離和安全關機協議起到非常關鍵的作用。盡管內置的測試程序可以在系統脫機時提供故障隔離，但實時的故障檢測則要求對信號進行持續監控。這些系統經常使用RS-485在傳感器、傳動裝置、單板計算機或通信處理器之間共享信息。 RS-485信號是使用兩條信號線進行數據傳輸?shù)牟顒?dòng)信號，并且對有效信號電平的檢測要求有一個差動窗口比較器。設計該電路功能的挑戰是RS-485信號的共模范圍較寬，并且在許多情況下，只能使用正電源軌。 本文將介紹如何利用兩個SN65HVD3088E RS-485收發器的無源自動防護(passive-failsafe)功能和一個AND柵極構建一個差動窗口比較器。此外，本文還介紹了工作原理、基本電路原理圖、測試結果以及其它設計考慮因素。 工作原理 差動輸入閾值是非反相和反相RS-485信號之間的電壓，在此電壓之上則總線狀態為高電平；在此電壓之下，則總線狀態為低電平。標準接收機的差動輸入電壓閾值介于-200mV到200mV之間。SN65HVD3088E的差動輸入電壓閾值介于-200mV到-10mV之間。這將使高電平接收機的輸出處于0V電壓狀態（無輸入信號），即無源自動防護。在這種情況下無法區分有效高電平輸入和無信號。 其中的一個SN65HVD3088E可以確定差動輸入電壓是否低于-200mV或高于-10mV。將第二個SN65HVD3088E的輸入極性反相則可確定差動輸入電壓是否低于10mV或高于200mV，這是構建差動窗口比較器的基本原理。如圖1所示。
若差動輸入電壓VAB高于-10mV，則圖1中位于上方的接收器輸出為真（高電平）。由于位于下方的接收器的輸入被反相，因此-VAB>-10mV（或?qū)⒉坏仁絻啥说呢?fù)信號消去得到VAB<10mV）時，則輸出為真（高電平）。如果兩個接收機的輸出均為真，則差動總線電壓在-10mV和10mV之間，且不是有效輸入。AND柵極F輸出根據兩個接收機輸出的輸入信號提示該故障。

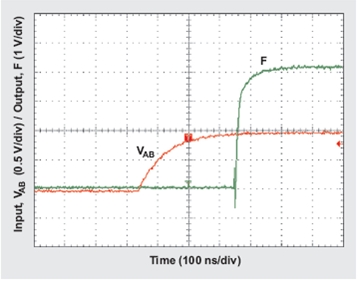

圖2：有效低電平信號損耗 測試結果 圖2和圖3顯示了F和VAB從低電平到無信號和從高電平到無信號的轉變過程，以及所需的故障指示。

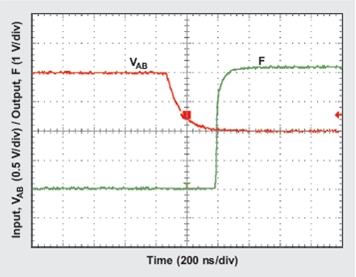

圖3：有效高電平信號損耗 其它設計考慮因素 雖然本文以采用SN65HVD3088E電路為例，但實際上可以使用任何具有無源自動保護功能的RS-485接收機（德州儀器(TI)提供了30多種此類產品以供選擇）。類似方法可以應用于單向（單工）連接。兩個收發器的并聯會使單位負載降低一半，同是也使總線的雜散電容增大了一倍。這會限制總線上的器件數量和間距（參見參考書目2和3）。 如果系統時鐘預算，則F濾波可以防止差動噪聲或輸入信號變化過慢引起的錯誤故障提示。濾波可以通過增加門控電路或選擇很慢的AND柵極來實現。 本文小結 通過向另一個無源自動防護接收機添加一個無源自動防護RS-485接收機和一個AND柵極，就可以構建一個差動窗口比較器。然后，該電路能通過RS-485數據總線提供信號損耗指示，故障標志可以用于系統故障隔離或安全關機協議。 參考書目 1、 《模擬應用雜志》（2004 年第三季度版），RS-485 數據總線自動防護 (slyt080)，作者：Kevin Ginerich |
