泓格I－8000在鍋爐智能控制系統中的應用

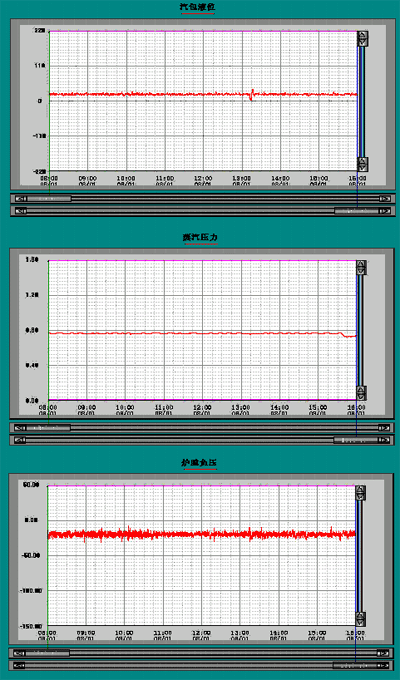

| 集點；在數字量控制方面，我們采用了16路I－87057，它可實現相應的控制開關的控制。 基于鍋爐控制系統的安全因素，為便于“集中管理，分布控制”，本智能控制系統采用了控制和管理分開的方式，這樣即使管理機發生故障或因人為操作等原因造成管理機不能正常工作，但這不影響控制機的工作。在智能控制系統中，我們的管理機和控制機是相互聯系又相互獨立的。控制機主要是控制鍋爐的正常運行，控制機沒有人機接口界面；管理機主要是實時的記錄鍋爐系統內的各個參數、報警記錄等，并完成報表和經濟量的記錄。本智能控制系統現場兩臺鍋爐的管理機可以通過以太網分別操作不同的控制機，現場的操作人員只是通過管理機進行一些相應的操作，并實時的了解鍋爐的運行狀態。在圖一所示的架構圖上，I－7520與I－8000模塊采用的是RS－485通信、I－7520與工控機之間采用了RS－232通信，而控制計算機之間是通過以太網相連并通信，從而實現了分級控制、分級管理，充分考慮了鍋爐的安全性，是一種比較優良的智能控制系統。 2.3 鍋爐智能控制系統調節過程 在鍋爐燃燒過程中，各項技術指標都要求限定在一定的范圍內。為了確保燃燒過程的穩定、可靠和經濟運行，我公司采用先進的智能控制技術，由泓格I－8000系列模塊中的I－87013、I－87017、I－87053等自動檢測各路溫度壓力等信號，經信號處理，隔離放大，A/D轉換后輸入計算機運算、判斷、分析、處理后，發出各控制信號。經RS－485轉換后，再由泓格I－8000系列模塊中的I－87024、I－87057等輸出，控制鼓、引風機和爐排轉速，改變鼓、引風量和給煤量，使?fàn)t膛負壓、汽包水位及蒸汽壓力控制在預定的范圍內，保證鍋爐燃燒在******工況和最節能條件下運行。 2.4 智能控制系統功能 本智能控制系統能自動地完成對給水 、給煤、送風、引風等進出鍋爐的物料量的自動控制，使鍋爐的汽包水位、蒸汽壓力、蒸汽溫度、風煤配比系數，煙氣含量、爐膛負壓等運行參數維持在規定的******數值附近，以保證鍋爐的安全運行、平穩操作達到降低煤耗，節約電能提高供汽質量的目的。 1、 風機、引風機及爐排電機均實現軟啟動； 2、 變頻調速系統能夠自動控制鍋爐的燃燒工況，在負載變化時結合專家智能與計算機的控制，保證鍋爐的******運行工況； 3、 變頻調速系統保證在負載調節過程中，爐膛負壓恒定不變，而給煤量與供氧量隨負荷的變化自動控制在******值。 4、 能夠自動根據用戶熱量需求的變化，調節供熱量，實現精確供熱，從而實現綜合節能。 2.5 效益分析 本智能控制系統應用后，實現了鍋爐全自動控制，自動運行率達到95％以上，基本實現了無人操作；運用傳統的三沖量加智能控制技術，鍋爐的汽包水位穩態偏差在正負15mm以內；在外界負荷變化的情況下，鍋爐的蒸汽壓力穩態偏差在正負50KPa以內；爐膛壓力的穩態偏差小于正負10Pa；由于本智能控制系統實現了合理燃燒，灰渣含碳量小于14.5％（負荷率80％～100％）。本智能控制系統投運以后保證了鍋爐的安全運行、平穩操作達到降低煤耗，提高供汽質量，深受上柴廠生產保障中心的喜愛。下圖為生產過程中的歷史曲線。  javascript:if(this.width>580)this.width=580">圖 智能控制下的歷史曲線 3 所選模塊特性 3.1 I－8000的I/O擴展模塊單元I－87K9 ◆支持串行I/O模塊 ◆RS－485******115.2K bps ◆兼容16C550，16字節FIFO ◆直接驅動256個I－7000模塊 ◆ ******距離4000英尺（1.2Km） ◆隔離電壓：2500VDC 3.2 模擬輸入模塊I－87017 ◆8路模擬差分輸入 ◆輸入阻抗：20M歐 ◆采樣率：10Hz ◆C.M.R.：86dB ◆過壓保護：－35～＋35V ◆隔離：3000Vrms 3.3 RTD輸入模塊 I－87013 ◆4路RTD（熱電阻）差分輸入 ◆輸入類型：2/3/4線RTD ◆精度：＋/－0.1% ◆采樣速率：10Hz ◆C.M.R.：150dB@50/60Hz ◆隔離：3000Vrms 3.4 模擬輸出模塊 I－87024 本智能控制系統中，除了控制一些變頻調速以外，還要控制一些非變頻調速的電機，泓格提供的I－87024是4路隔離模擬量輸出模塊，它不僅能提供＋/－10V、0～10V、＋/－5V、0～5V的電壓輸出，還能夠提供0～20mA/4～20mA的電流輸出，這樣智能控制系統不僅可以用I－87024的模擬輸出信號，給變頻器提供0～10V的控制信號，還可以用I－87024給一些非變頻的控制對象提供4～20mA的控制信號。由于I－87024控制精度是滿量程的＋/－0.1%，還具有14位的分辨率，采用了光電隔離方式，從而提高了智能控制系統的特性，保護了智能控制系統。 4 應用體會 泓格公司提供的I－8000系列模塊在安全性要求極高的鍋爐系統中能夠穩定的運行，且故障率極低，說明其品質是可靠的。最重要的是泓格產品具有雙重“看門狗”以及運行可靠的總線隔離系統，極大的提高了系統的可靠性以及運行的穩定性。泓格公司給開發者提供了極為便利的開發環境，為其產品提供了完善的設備接口驅動（如I－8000庫函數以及OPC服務器等），并提供了大量的例程，便于程序開發人員的參考，所有這些均有利于降低開發者的開發時間，提高開發的效率。智能控制系統投入運行，不僅自動地完成對給水 、給煤、送風、引風等進出鍋爐的物料量的自動控制，使鍋爐的汽包水位、蒸汽壓力、蒸汽溫度、風煤配比系數，煙氣含量、爐膛負壓等運行參數維持在規定的******數值附近，保證鍋爐的安全運行、平穩操作達到降低煤耗，節約電能提高供汽質量，并且提高了用戶對鍋爐設備的管理水平，取得了良好的經濟效益。 |
