4.  1.  整體方案

　　通過歐姆龍的小型機CP1H可編程控器、日本Pro-face的觸摸屏、德國KEB變頻器等強強聯合，組成了公司“第四代”CJ60型棉精梳機的控制方案，其核心技術是分別采用RS232接口和Modbus通訊方式連接PLC與觸摸屏及變頻器、運用PLC的內置模擬量輸入功能直接連接8個模擬量傳感器，實現對設備關鍵部位自停的智能化、數字化的控制、設備歷史故障發生與解除時間及次數的記憶、多級密碼分層管理等，并可通過觸摸屏的以太網接口實現向上通訊的功能，為紡織廠的現代化管理提供必要的保證。

　　對于PLC的軟件編程，根據需要將不同功能的程序段分列，每個任務分別用最合適的編程語言如梯形圖、高級語言等來完成。

4.  2.  I/O配置、標志位、變量聲明

　　通過I/O配置、標志位、變量聲明表，可方便靈活地查到各個I/O點位、標志、變量等的類型、地址、功能注釋等，部分聲明如下：

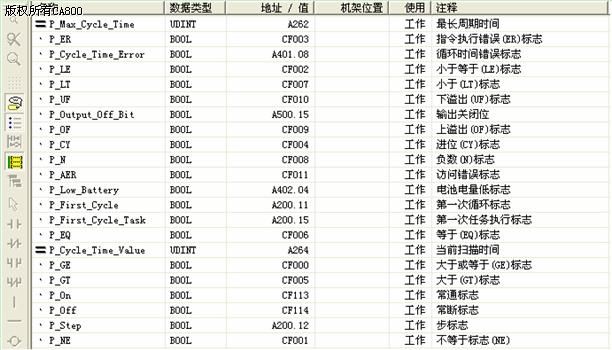

圖1  標志位聲明

4.  3.   T型圖

　　系統中的一些邏輯量控制基本采用了梯形圖法編制。梯形圖信號流向清晰、簡單、直觀、容易看懂，是一種面向?qū)ο?、?shí)時的、圖形化的編程語言。節載如下：（見圖2）

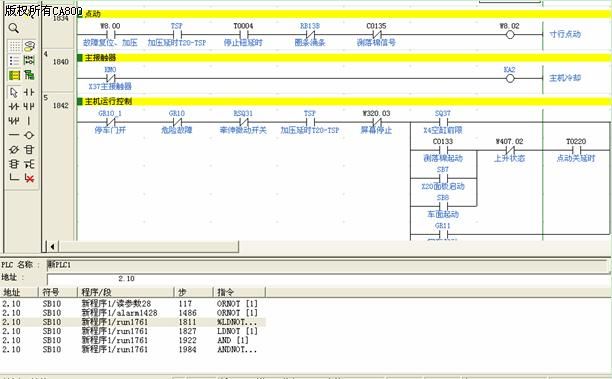

圖2  梯形圖

　　T型圖的結構給程序設計中的邏輯判斷和分支操作提供了極大的方便。

　　Cx-One軟件的特點之一，是可在程序段下方同頁顯示某變量的地址攔，方便觀察和調試等。

4．4．  ST語言的應用

　　ST語言用在具有多個循環和具有函數運算的控制程序中尤其方便，諸如此類的編程方法一般在中型PLC機中才具有，但CP1H型小型機也具備了，很有特色。在CJ60的整機控制系統中除了邏輯量的控制之外，其他的控制則是運用了靈活的ST語言來實現，例如對于功能相同的N個傳感器的信號讀入和處理等，使用該語言編制控制程序，取得了很好的效果。節選如下：（見圖3）

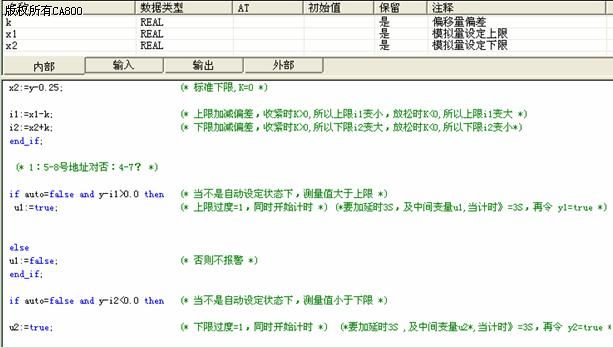

圖3  使用ST語言編程

4．5.          功能塊的編制與調用

　　功能塊編程方式是CP1H型小型機的另一具有特色的功能。在反復出現的相同邏輯的程序編制時，預先做好各種功能塊，然后在主程序需要時隨處調用，精簡了整個編程語句，使整個控制系統的設計顯得更加簡潔、易讀、易修改、易維護。實例如下：（見圖4及圖5）

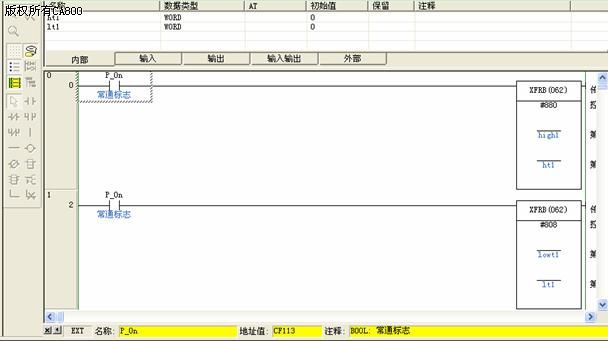

圖4  功能塊編制實例

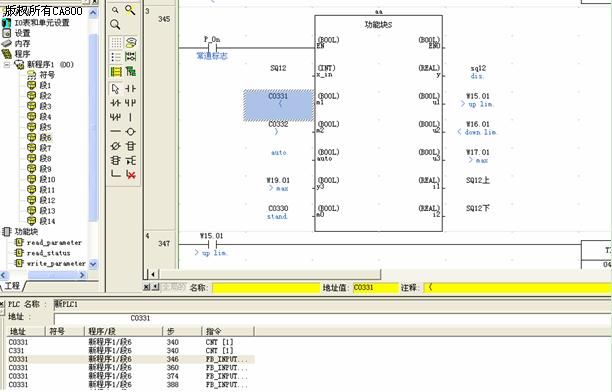

圖5  功能塊的調用

5． 結語

　　迄今為止，除了本公司前兩年采用PCC系統開發的多軸驅動CJ40S型棉精梳機之外，應用了歐姆龍公司最為先進的小型機CP1H作為中央控制器的CJ60型棉精梳機電氣自動化的控制水平是國內外同類產品中最為先進的。CJ60型棉精梳機已銷售了近200臺，深受用戶的歡迎，日前，CJ60還成功地通過了國家權威機構的新產品科技成果鑒定和國家專項撥款項目驗收工作，整機的鑒定結論是：“CJ60型棉精梳機處于國內領先、國際先進的水平”。

　　歐姆龍的CP1H小型機還用于本公司與CJ60配套的CL15條并卷機以及更新?lián)Q代的CJ40、SR80等前紡設備。歐姆龍PLC具有穩定可靠、價格便宜、功能齊全、應用靈活方便、操作維護方便的優點，這是它能持久占有市場的根本原因。

　　在自動化、計算機、數字化、互聯網極為普及的今天，紡機設備的自動化水平只有與時俱進地不斷提高，才能在激烈的市場競爭中占有一席之地，才能不斷為改善人們的生活水平做出應有的貢獻。

　　對于PLC的發展商來說，它的市場潛力也是很大的，不僅在我國，即使在工業發達的日本也有調查表明，PLC配套的機電一體化產品的比例占40%左右，采用繼電器、接觸器控制尚有20%多。所以說，需要應用PLC的場合還很多，在我國就更是如此了。所以，我們也希望PLC的制造商們能不斷推出性能越來越優質的工業控制產品，來滿足各個領域的自動化控制需求。
    PLC與紡織機械的前途同樣都將一片美好。
