3、用VB實現串行通訊

    3.1 MSComm控件

    VB的通信控件MSComm能夠提供串行通信的全部功能，程序編寫、調試簡單方便，開發速度快，該控件封裝了通信過程中的底層操作程序，用戶只需設置和監控控件的屬性和事件，就可以方便地實現異步串行通信。

    采用MSComm控件接收數據，按照接收方式分兩種形式：事件驅動方式，定時查詢方式。本例為適應流量的實時控制采用定時驅動方式，若定時器計時到，通過串行通信口向指定地址流量積算儀發出讀寫等操作命令，等待時間到則檢查InBufferCount屬性值來判斷輸入緩沖區中是否接受到了相應數目的字符，從而進行讀取、判斷數據合法性和數據存儲、處理等操作。

    3.2 通信功能的編程實現

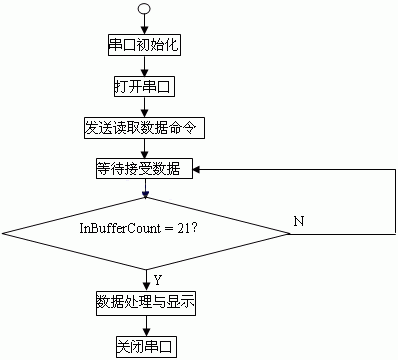

    程序框圖如下：

圖2 串口通信程序框圖

    串口初始化：MSComm1.CommPort = 1
    MSComm1.SThreshold = 1
    MSComm1.Settings = 9600,N,8,1
    MSComm1.InBufferSize = 1024
    MSComm1.OutBufferSize = 1024
    MSComm1.InputMode = comInputModeBinary

    打開串口并定時發送數據命令：Private Sub Timer1_Timer()
    Dim bytearray(0 To 7) As Byte
    bytearray(0) = &H1
    bytearray(1) = &H3
    bytearray(2) = &H0
    bytearray(3) = &H2
    bytearray(4) = &H0
    bytearray(5) = &H8
    bytearray(6) = &HE5
    bytearray(7) = &HCC
    MSComm1.InputLen = 21
    MSComm1.InBufferCount = 0
    MSComm1.OutBufferCount = 0
    MSComm1.RThreshold = 1
    MSComm1.PortOpen = True
    If MSComm1.PortOpen = True Then
    MSComm1.Output = bytearray
    End If
    End Sub
    接受數據：Private Sub MSComm1_OnComm()
    Do
    DoEvents
    Loop Until MSComm1.InBufferCount = 21
    Dim dataread() As Byte
    Dim tempdata As Variant
    Dim str As String
    If MSComm1.CommEvent = comEvReceive Then
