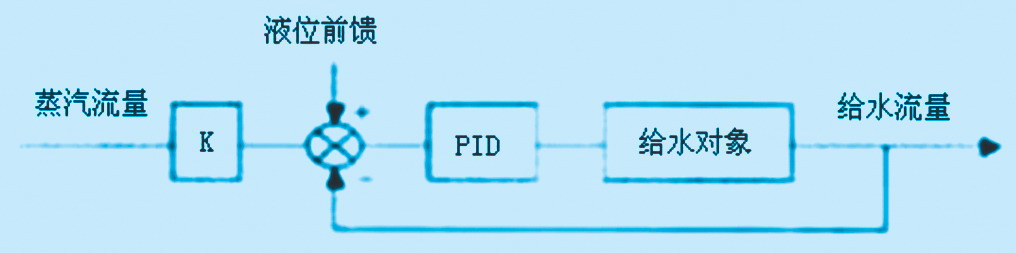

圖3 汽定水＋液位前饋比值控制方案框圖

其中系數K為汽水損失率(給水流量與蒸汽流量的比值)，范圍為1.1～1.2。PID參數為P＝300％、I＝0.4、D＝0。這組PID參數可以使閥位波動幅度不大而回路有較快的跟蹤效果。液位前饋系數與鍋爐額定負荷密切相關，一般是額定負荷越大前饋系數也越大。本項目廢熱鍋爐的額定負荷為35t／h。前饋系數按表一給定，見附表:

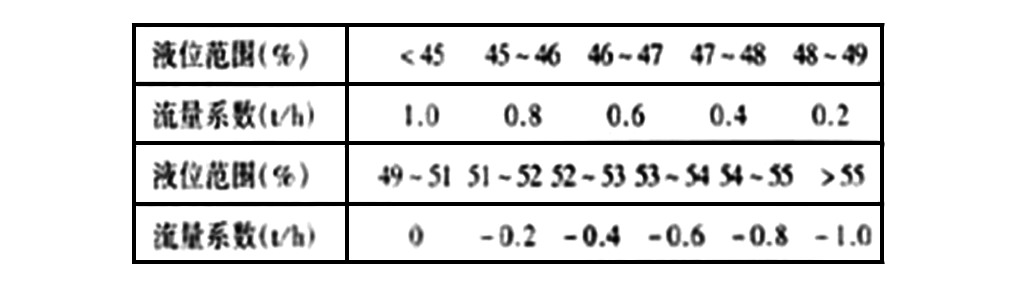

附表 前饋系數表

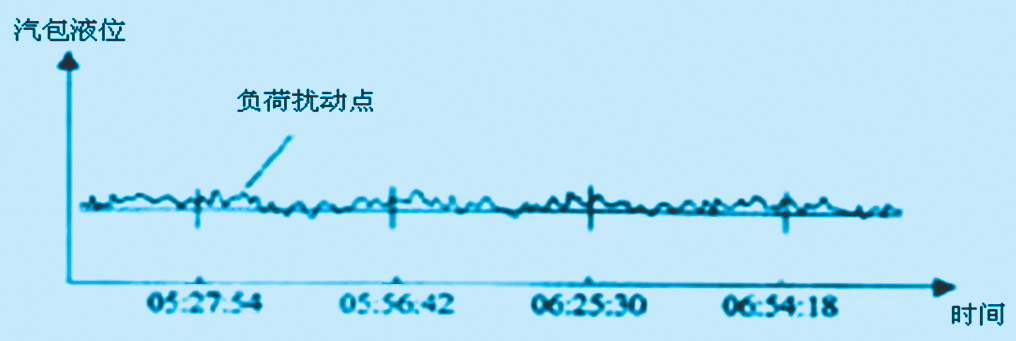

投運時首先投運給水流量單回路，調節平穩后，再切換為蒸汽流量比值控制，液位前饋同時起作用。以汽定水＋液位前饋比值控制方案調試投運簡單方便，投運后經負荷擾動(產汽量變化)、液位擾動(排污量變化)實驗，抗擾動性能良好，投運以來運行平穩，達到工藝要求。圖4為2.5h實時液位記錄曲線，其中記錄了負荷擾動情況。液位波動范圍＜±3％。

4 永宏P(guān)LC PID控制系統分析
4.1 帶PID控制功能的FATEK可編程控制器
PID控制及其控制器或智能PID控制器(儀表)已經很多，產品已在工程實際中得到了廣泛的應用，有各種各樣的PID控制器產品，作為國產PLC企業，永宏電機股份公司一直致力于PLC的研究開發工作，帶PID控制功能的FATEK可編程控制器(PLC)就是利用其閉環控制模塊來實現鍋爐汽包液位的PID控制，在異常情況下，如液位偏離正常值較大時，通過PLC控制系統控制，可以快速恢復水位，保證鍋爐的安全穩定運行。當水位控制和主蒸汽溫度控制發生矛盾時，可根據矛盾的主要方面進行兩者的協調控制。它包含給水流量控制回路和汽包水位控制回路兩個控制回路，實質上是蒸汽流量前饋與水位－流量串級系統組成的復合控制系統。當蒸汽流量變化時，鍋爐汽包水位控制系統中的給水流量控制回路可迅速改變進水量以完成粗調，然后再由汽包水位調節器完成水位的細調。圖5是有永宏P(guān)LC組成的控制系統示意圖。

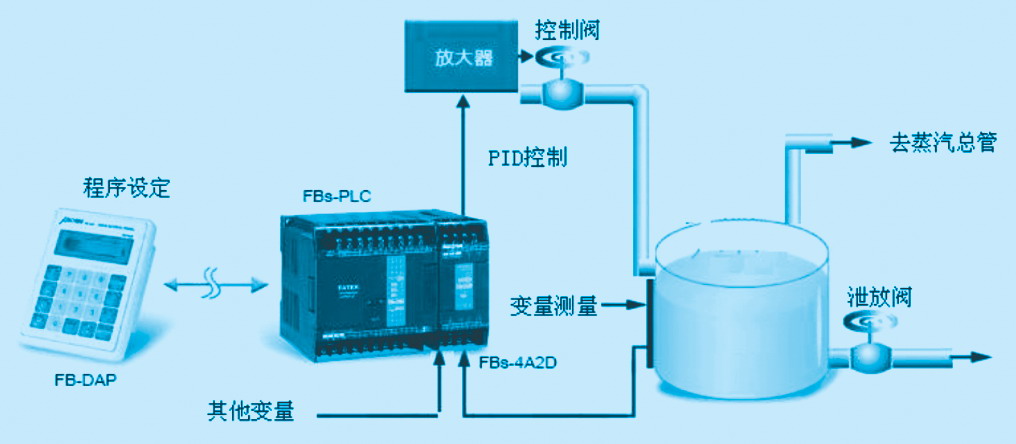

圖5 永宏P(guān)LC控制系統示意圖

4.2 汽包水位PID控制設計優點
(1) 減少干擾對主回路的影響，可由副回路控制器予以校正。
(2) 由于副回路的存在減少了相位滯后，從而改善了主回路的響應速度。
(3) 對控制閥特性的變化具有較好的魯棒性。
(4) 副回路可以按照主回路的需求對對象實施精確控制。
實際PLC的控制程序采用主副回路進行串級控制，即主回路的輸出做為副回路的設定值，經副回路輸出作用于被控對象。也可以不用副回路只用主回路形成單回路調解，或手動操作完成。一般常見的過程控制應用， 開環回路控制就可以滿足大部份的應用要求，但隨著使用時間、組件特性變化或受控負載或外界工作環境的變化，開環回路控制因?yàn)闆](méi)有真實將受控程序的實際量反饋到控制器，因此控制結果可能與實際期望的結果會有些落差，閉環回路PID過程控制是用來克服并解決上述缺點的極佳選擇。FBS-PLC提供軟件數字化的PID數學表達式，對于一般反應的閉環回路過程控制就可應付，但對于工業鍋爐這樣的需要有快速反應的閉環回路控制要使用本功能需要事先評估是否可行。典型的閉環回路程控示意圖如圖6所示。

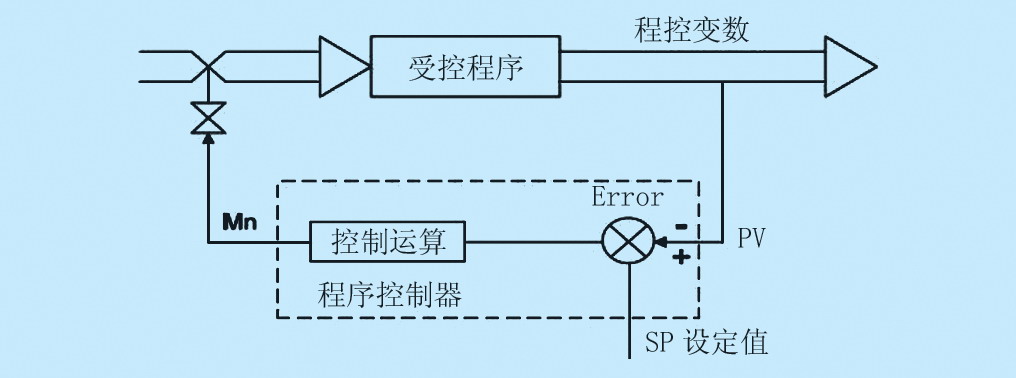

圖6 典型閉環回路程控示意圖

根據應用要求，用戶將PID 控制器設定成比例+積分+微分控制器，其控制器的數字化數學表達式如下:

Mn:“n”時的控制輸出量
D4005:增益常數，默認值為1000;可設定范圍為1～ 5000
Pb:比例帶(范圍:1～5000，單位為0.1%; Kc(增益)=D4005/Pb)
En:“n”時的誤差=設定值(SP)-“n”時的過程變數值(PVn)
Ki:積分常數( 范圍:0～9999，相當于0.00～99.99 Repeats/Minute)
Td:微積分時間常數(范圍:0～9999，相當于0.00～99.99Minute)
PVn:“n”時的過程變數值
PVn-1:“n”時的上一次過程變數值
Ts:PID運算的間隔時間(范圍:1～3000，單位:0.01S)
Bias:偏置輸出量(范圍:0～16383)
加上微分項的控制器，目的在于消除程控系統的過度反應，進而使程控系統能夠平穩緩和達到穩定。雖然微分項有上述優點，但因其對輸出量的貢獻相當靈敏，大部分的應用不必使用微分項而將Td設定為0。PID控制器的參數整定是控制系統設計的核心內容。它是根據被控過程的特性確定PID控制器的比例系數、積分時間和微分時間的大小。PID控制器參數整定的方法很多，概括起來有兩大類:一是理論計算整定法。它主要是依據系統的數學模型，經過理論計算確定控制器參數。這種方法所得到的計算數據未必可以直接用，還必須通過工程實際進行調整和修改。二是工程整定方法，它主要依賴工程經驗，直接在控制系統的試驗中進行，且方法簡單、
