樓宇自動化控制網絡技術的新發展

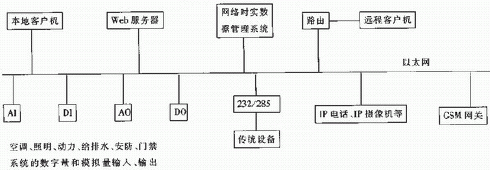

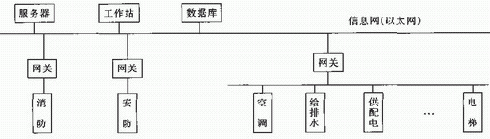

| 發布的EtherNet／IP標準、PP(現場總線基金會)發布的HSE(HighSpeedEthernet，高速以太網)、Profibus國際組織發布的ProfiNet。支持這些工業以太網標準的交換機、網卡等產品也開始出現，如MOXA公司的EDS-508系列工業以太網交換機(支持EtherNet／IP)、北京航天華輝自動化技術有限公司的AnyBus-S 10／100M(支持Ethemet／IP和Modbus／TCP)等。美國VDC(VentureDevelopmentCorp.)調查報告指出，Ethemet在工業控制領域中的應用將越來越廣泛，市場占有率將從2000年的11％增加到2005年的23％。 伴隨著以太網技術在工業控制領域的成功應用，以太網技術也必將越來越多地滲透到樓宇自控領域。目前，以太網多用于基于現場總線的樓宇自控網絡集成到智能建筑中的信息網(如圖1所示)，在一些新開發的樓宇自控系統中，以太網直接進入了控制層，如北京樓宇自動化中心開發的基于以太網的ENC-20011P智能建筑測控系統。ENC-20011P控制系統的結構如圖2所示。一般的空調、照明等系統通過ENC參量控制模塊集成到以太網上；帶有RS232或RS485接口的系統通過網關轉換模塊集成到以太網上；IP電話以及IP攝像機直接連接到以太網上。  圖1 樓宇自控網絡集成信息網  圖2 ENC-2001IP系統結構框圖 在樓宇自控網絡中采用基于現場總線的FCS的優點是： ①可靠性、實時性好。現場總線為工業控制設計的，有屏蔽、接地與防爆等措施，同時其實時性也比采用CSMA／CD的以太網的時實性好； ②用戶的投資成本低?，F(xiàn)在，開放的現場總線技術已經比較成熟，有很多公司提供的相關產品可供選擇。其缺點是：實現現場總線無縫接人以太網復雜，當多種現場總線共存在一個系統中時，集成起來更復雜，系統的擴展性差。 在樓宇自控網絡中采用以太網的優點是：實現了從管理層(信息網)到現場設備控制層(控制網)的“一網到底”，即實現人們期望的通信協議的兼容和統一；這樣系統擴展起來也比較方便；與智能建筑中其它系統(信息網通信自動化系統和辦公自動化系統)集成起來更加容易。其缺點是：首先，目前開發基于以太網的控制系統產品的難度較大，開發費用和成本相對還是較高，用戶可以選擇的廠商也很有限，壟斷利潤較高，研發成本還沒有被消化，這些都導致產品價格過高。其次，以太網的實時性、可靠性等方面還有待進一步完善。 4 結束語 就目前而言，不管是應用在樓宇自控網絡中的基于現場總線的FCS還是以太網，都有其優點和缺點。隨著時間的推移和技術的進步，它們也必將會被進一步完善。據統計，我國目前有從事樓宇自動化業務的企業3000家以上，產品供應商約3000家。另外，隨著我國經濟的快速發展和人們生活水平的不斷提高，建筑和社區的數字化建設正在興起，F(xiàn)CS和以太網都必將在樓宇自控領域中獲得更廣泛的應用，在今后相當長的時間內，兩者在競爭的同時也將繼續并存。 參考文獻 [1> 郭維均.俞洪.《智能建筑基礎》中國計量出版社，2001；6 [2> 陳秋良.自動控制技術.《現場總線控制系統綜述》2001；20 [3> 李光輝.繆希仁.現場總線技術及在低壓電器領域中的應用.電工技術雜志，2002 [4> 郝曉弘.馬向華.現場總線控制系統—新一代控制系統.《工業控制計算機》2001；14 [5> 陽憲惠《現場總線技術及其應用》清華大學出版社,1999 [6> 張振昭.許錦標.萬頻.《樓宇智能化技術》北京機械工業出版社，1999 [7> 董春橋.BACnet標準在我國推廣和應用的思考.《智能建筑與城市信息》，2003 [8> 王榮莉.雷斌.工業以大網技術的現狀和發展.《自動化博覽》，2004 [9> 蘇斌.張公忠.現代以太網技術與智能建筑.《智能建筑》，2003 |
