軌道交通中的節能坡及其工程應用

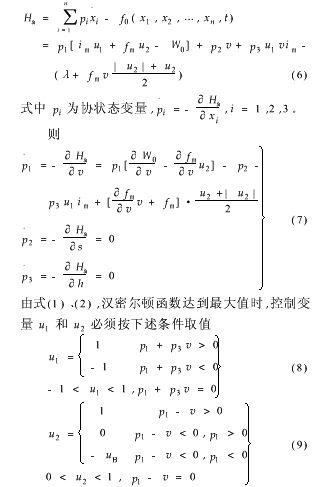

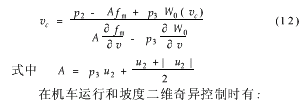

| 城市軌道交通每天都在消耗著大量的能源。節約運行能耗對降低軌道交通運營成本、提高經濟效益具有十分重要的現實意義。 為降低能耗,人們采取了許多節能措施,包括車輛輕量化(如采用鋁合金車體)[1]、節能線路設計、采用移動閉塞列車控制系統等。其中,列車按照預定的節能曲線自動駕駛是一個最經濟的辦法,而且對服務質量不會產生任何影響。這種駕駛曲線根據列車性能和線路******通過能力的要求,對列車加速、減速、惰行等運行狀態加以平衡。在軌道交通工程線路縱斷面設計時,節能坡是一種很重要也十分必要的手段,它不但要滿足地形、地質、障礙物及行車安全條件的要求,還要力求減少工程量和創造良好的運營條件,以降低運營費用,達到降低能耗的目的。 本文主要就節能坡的最優控制原理、主要原則及在軌道交通工程中的應用等做些分析和探討。 1 節能坡的最優控制原理 1.1節能運行的二維控制模型 軌道交通線路設計大都為新線設計。為求解能耗最小的列車******運行方式,可采用二維控制模型[2]。 令ｕ1(任一坡段的坡度(ｉ)與******允許坡度(ｉｍ)之比)為坡度控制變量,ｕ2(即時可控力(Ｆ)與******牽引力(Ｆｍ)之比)為列車運行的控制變量。根據以上定義,對ｕ1、ｕ2有如下約束:  式中ｕＢ=Ｂｍ/Ｆｍ,為******制動力與******牽引力之比。 由于城市軌道交通自身的特點,線路通常位于人口密集、建筑物眾多的市區,線路設計一般是在保證需要的通過能力的前提下,先確定站位位置,再確定引線方案。本文假設站位、車站相對高差和站間距均為給定的。令Ｈ為兩站相對高差,Ｌ為站間距。根據牛頓力學定律及幾何關系,建立列車運行狀態方程組  式中:ｖ為列車運行速度;ｓ,ｈ分別為列車質心坐標;ｆｍ為即時速度******單位牽引力;Ｗ0為列車單位基本運行阻力;ｉｍ為******允許坡度。由于ｈ軸正方向向下,因此在理論分析中,下坡道ｉ為正。狀態方程組(3)應滿足的邊界條件:  為確定能耗最小的******坡度形式,建立如下目標函數:  1.2 問題求解 根據龐特里亞金******值原理,ｕ1、ｕ2必須使?jié)h密爾頓函數達到******,即使下式中Ｈａ******  在最優控制中,控制分為正規控制和奇異控制兩種?？刂谱兞咳」潭ㄖ档慕夥Q為正規解,如ｕ2取1,0或-1。奇異控制是指控制變量取不確定的值,如ｕ1在(-1,1)之間取值。 綜上分析,可得出坡度的最優控制策略由******下坡道、過渡坡道和******上坡道組成。而列車運行的最優控制策略為******力牽引運行、恒速運行、惰力運行和制動運行組成。其相互轉換點根據約束條件式(4)和控制變量ｕ的取值式(8)、式(9),求解式(7)、式(3)聯合組成微分方程組求得。此為兩點邊界值問題,求解的關鍵在于確定協狀態變量的初始條件。為簡化求解工作,需要知道******軌跡的形式,因為在軌跡形式確定以后,只需求出變坡點及工況轉換點即可。 根據式(8)、(9),在機車運行奇異控制時有: ｐ- ｖ=0 (10) 在坡度奇異控制時有: ｐ1+ ｐ3ｖ+ｐ3 ｖ=0 (11) 求解上述微分方程,根據文獻[3],可得出坡道奇異時的運行速度:  圖1為在列車運行速度不受限制和線路條件允許情況下的******優化軌跡的幾種形式。由圖中可以看出,能耗最小的線路******縱斷面形式都是凹形縱斷面。當然,在具有高程約束和列車運行速度約束的情況下,可以得出同樣的結論。研究表明[4],凹形縱斷面與其它類型縱斷面相比較約減少列車運行能耗10%。 2 節能坡在軌道交通工程中的應用 2.1 主要設計原則 城市軌道交通中節能坡的使用,主要遵循以下幾個方面的原則: (1)軌道交通的列車再生制動功能,不能代替節能坡。再生制動是一種動力制動,是把電動車組的動能通過電機轉化為電能后,再使電能反饋回電網提供給別的列車使用。這種方式既能節約能源,又減少制動時對環境的污染,且基本上無磨耗?，F(xiàn)代軌道交通車輛廣泛采用這種再生制動技術,發出的電能供鄰近的列車使用,但時間吻合的幾率并不高,因此它并不能代替節能坡。 (2)軌道交通凡有條件的區間,都應設計成節能坡,即遵循“高站位、低區間”的設計原則。列車從車站起動后,借助下坡的勢能增加列車加速度,縮短列車牽引時間,從而達到節能的目的。列車進站停車時,可借助坡度阻力,降低列車速度,縮短制動時間,減少制動發熱,節約環控能量消耗。在節能坡條件下,列車開始制動的初速一般在40～50ｋｍ/ｈ之間;而在非節能坡條件下,制動初速一般在60～70ｋｍ/ｈ之間[4]。 (3)節能坡的使用必須與施工方法相結合。如地下線車站結構采用明挖法施工、區間隧道結構采用盾構法或暗挖法施工時,應采用節能坡設計。如果區間結構也采用明挖法施工,節能坡將加大區間線路埋深,增加工程投資,此時不宜設計為節能坡形式。 (4)節能坡應盡量符合列車運行規律。車站一般位于縱斷面的高處,區間位于縱斷面的低處。節能坡道應盡量靠近車站,豎曲線頭宜貼近乘降站臺端部,以發揮******節能效果。除車站兩端的節能坡道外,區間一般宜用緩坡,避免列車交替使用制動工況和牽引工況。 (5)節能坡的應用必須結合工程實際,必須與區間線路沿線的地形、地質、地物和樁基等的實際情況相結合。如果區間有控制性障礙物,需要根據障礙物的特征(如基礎類型、樁底標高等)設計節能坡。 2.2 節能坡的主要型式 城市軌道交通的線路型式主要有三種:地下線、高架線和地面線。地下線區間均在地下穿行,坡度不受地形的控制,只受到沿線地下建筑、樁基、地下管線等因素的控制,最有條件使用節能坡。高架線受到沿線地形的控制,還受到車站相對高度、沿線道路及橫向道路凈空的控制,線路起伏不能太大,但仍需遵守“高站位、低區間”的設計原則,盡量設計成節能坡。地面線則受到地形、地物的控制影響較大,一般無法設計成節能坡,只有在有條件的區間才可以設計為節能坡。因此,節能坡的設計思想主要在軌道交通地下線和高架線上體現。 地下線的節能坡坡段長度一般宜為200～300ｍ,坡度值視左右線隧道結構而異。當左右線分為兩單線隧道時,兩線在區間可以不等高,列車出站方向的坡度值可用足******坡度,進站方向的坡度值宜減少5‰左右。當左右線并行共用一個隧道結構時,因左右線要求等高,進出站的坡度均宜較******坡度值減少5‰左右。兩段節能坡段之間用緩坡連接,但緩坡不小于3‰,以利于地下線路排水。一般在區間中部最低處設置旁通道及泵站。 高架線的節能坡型式與地下線基本一致,不同的是,高架橋上的線路上下行線需要等高。由于車站和區間高差的關系,節能坡坡度值不能太大。兩節能坡段之間可用緩坡也可用平坡段連接,但必須解決好排水的問題。 如果線路需要從地下線過渡到高架線時,由于高差及橫向道路控制標高等的關系,線路不能按節能坡的形式設計,只能按單面坡將坡度控制在******允許坡度之內即可。 2.3 工程應用 節能坡在軌道交通工程設計中應用非常廣泛,尤其是在盾構(包括雙圓盾構)法和暗挖法施工的地鐵線路中。圖2為幾種典型的節能縱斷面(分別為地下線和高架線的縱斷面)。此類節能縱斷面大量應用于上海軌道交通1號線、2號線、明珠線二期(4號線)、莘閔線(5號線)及楊浦線(Ｍ8線)等線路的工程設計中。 |
