一、 引言
　　　　
　　根據以上公式可知: 功率因數cosφ越大，有功功率(P)值越大。普通定量泵注塑機cosφ值在0.6-0.8之間，而使用SINE308系列矢量節能控制器后，cosφ值接近1，從而減小了無功損耗，提高了使用效率，同時也避免了因功率因數低于有關標準而必須進行的電網功率因數補償。
　　2.2 動態調節功率輸出
　　SINE308節能控制器可根據注塑機的流量與壓力等信號，不斷調整電機的轉速，使電機在整個變化的負荷范圍內的能量消耗達到所需的最小程度，并確保電機平穩，精確地運行。
　　傳統定量泵注塑機通常在需要改變負載流量和壓力時，是用閥門調節，這時輸入功率變化不大，大量能量以壓力差的形式損耗在閥門上，由公式
　　P1/P2=(n1/n2)3 Q1/Q2=(n1/n2)2
　　Q-流體的流量，n-泵軸轉速， P-軸功率可知，只要改變轉速n，測流量(Q)成比例變化，而功率(P)更以立方的形式顯著變化。
　　例如：Q=1/2Q，則P=1/8P，軸上功率僅為額定時的12.5%，理論節能率可達87.5%
　　2.3電機軟起動
　　SINE308系列矢量節能控制器采用先進的矢量變頻控制技術，使電機啟動采用軟起動方式。減輕了設備之間的機械沖擊，同時減輕了噪音，并可延長設備和模具的使用壽命，避免了電機在工頻方式起動時較大的沖擊電流。使用相同功率的電機，在省電的同時，還可以大幅度降低由于電機通常方式運行時沖擊電流對供電變壓器裝機容量的要求。
　　2.4無高壓節流能量損失
　　利用注塑機同步信號及電氣控制，根據注塑成型的工藝要求控制注塑機壓力比例閥和流量比例閥，將傳統的定量泵改變成節能型變量泵，將通過溢流閥的回流流量降到最少，液壓系統輸出與整機運行所需功率匹配，無高壓節流溢流能量損失。
　　2.5改回流式調節為容積式調節
　　節能型變量泵采用的控制方式，是容積式調節。系統處于流量控制狀態時，輸出流量的大小只與給定的流量控制信號有關。負載突然增加和速度變慢時(例如射膠過程填充結束轉為保壓時，系統進入壓力控制階段)，油泵輸出壓力的大小只與負載的運動速度有關。所以系統的輸出功率與負載所需功率一樣，沒有多余的能量損失。節能型變量泵的輸出功率與流量和壓力的乘積成正比。而原有比例閥控制的定量泵系統控制方式，是采用回流調節方法。無論系統處于流量控制還是壓力控制狀態，油泵的輸出流量都不會改變，僅通過改變比例閥的閥門開度調整壓力，多余部分的能量通過平衡回流的方式而浪費。
　　三、產品特點
　　矢量節能控制器
　　◇　磁場定向電流閉環矢量控制，電機變量完全解耦，采用美國TI公司最新款高性能32位電機控制專用DSP，高速、準確完成復雜的控制算法，運行平穩，效率高。
　　◇　隨機載波調制靜音運行。
　　◇　AVR自動調整功能，即使輸入電網存在較大波動，輸出電壓基本保持不變。
　　◇　工頻、變頻自由切換，即使節能器有故障也不影響生產。
　　◇　保護功能完善，具有故障自動復位功能，保證生產連續。
　　◇　四信道輸入，可任意組合，傳感器信號0-25V及0-5A寬帶輸入。
　　◇　壓力、流量可獨立調節。
　　◇　全系列人性化設計，外型美觀，結構緊湊，人機界友好。
　　◇　安裝方便，對改造設備毋須做太大改動，即可實現節能目的。
　　四、壓力流量信號采集說明
　　要正確安裝一臺注塑機節能器，必須準確的找到注塑機上的比例流量、比例壓力信號，作為節能器的輸入信號?？梢詤⒄找韵氯齻€(gè)方法：
    方法一：在比例壓力、比例流量信號放大板上采集信號，在該信號放大板上可以找到壓力、流量信號的放大功率三極管，也就是說有這兩個功率三極管的電路板就是比例壓力、比例流量信號板，且在電路接線端子處標有壓力、流量英文縮寫第一個字母：壓力(P+，P-)，流量(S+，S-)。也可通過萬用表電流檔測量判斷是否比例壓力、比例流量信號?！?BR>    方法二：在比例流量、比例壓力電流表上采集信號，大部分注塑機上都會有這兩個電流表，一般會在注塑機配電箱的面板上或是配電箱里面，電流表的量程通 壓力、流量電流表常為0-1A，如何判斷電流表是比例流量還是比例壓力，將注塑機一個動作的參數設定為(流量為0，壓力為50)，再運行這個動作，哪一個電流表指針動就說明這個電流表是比例壓力表，比例流量表也是同理。
　　方法三：在比例壓力、比例流量電磁閥上采集信號，在注塑機兩端的油路上會有很多電磁閥，這些電磁閥大多都是一些方向閥，與這些方向閥不同的是比例壓力、比例流量電磁閥，這兩個閥通常會組合在一起，外型上看流量閥會比較大，也可通過萬用表電流檔測量確認是否是比例壓力、比例流量電磁閥。
　  五、具體接線
　　5.1主回路接線：
　　如圖所示，將電機線與電源線接入變頻器

　　

　　5.2 變頻器控制接線

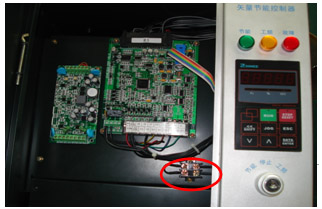

　　拆開變頻器內如下圖所示短接線，將K2的常開點接至該處表示在原星三角轉換完成后變頻器通電運行。

　　
　　5.3 壓力流量信號接線

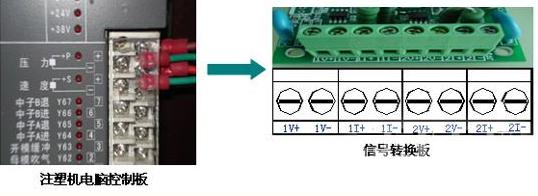

　　如下圖所視將壓力P+、P-，速度S+、S-接至變頻頻器的信號轉換板。

　　注意：
　　信號接口板是串聯在比例壓力、流量信號中的，比例壓力、流量信號電流流向是由節能器信號采集卡1I+/2I+流入，由1I-/2I-流出，如方向接反信號采集將無效，注塑機則無動作信號，另外電機方向接反，注塑機也無動作信號。
　　五.結束語
　　工頻運行時電機全速運行，液壓油在油路中高速運轉，溫度較高;節能后電極實現無級調速，頻率在 0-50Hz 運行，冷卻過程電機可完全停止，即電機在零至全速過程隨時變化，降低油路的摩擦程度，使液壓油溫度降低，減緩了油質變化的程度，延長油封的老化時間。
