以下內容將針對傳統定量泵注塑機、變頻注塑機及變量泵注塑機的特點做全面分析。

一、流量及壓力控制方式分析

    在塑機的液壓系統中，液流的流量、壓力和方向是最基本的控制量，其中流量和壓力直接決定了系統的輸出功率和成型工藝。

    按照對工作流量和壓力的不同要求，可將塑機的運行狀態分為流量控制狀態和壓力控制狀態。流量控制狀態以穩定控制工作回路中的流量并使之達到塑機的設定值為目的，而工作回路中的壓力將小于塑機設定壓力，塑機的快速鎖模、射膠、溶膠等階段都屬于該狀態。壓力控制狀態以穩定控制工作回路中的壓力為目的。在該狀態下，工作壓力接近或等于塑機設定壓力，而實際工作流量很小，如塑機的高壓鎖模及保壓階段等，系統過載、油缸推力不足時也屬于該狀態。

1．  傳統定量泵注塑機

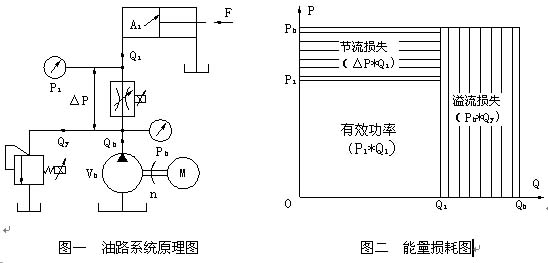

    如圖一，該系統采用定量泵供油，油泵轉速n及油泵排量Vb都不可調，其油路中的各流量及壓力分別為：

    油泵流量Qb＝Vb×n為定值；
    油泵壓力Pb由比例溢流閥設定；
    工作流量Q1由比例調速閥設定；
    工作壓力P1＝F/A1取決于工作負載F；
