枕式包裝機三驅動控制系統，采用先進的運動控制技術將weinview觸摸屏、和利時PLC、伺服驅動集成一體，實現了無軸傳動、自動偏心調整、色標追蹤、多路溫控等功能。替代了傳統包裝機的機械偏心、無級變速箱、差速箱等主要部件，使整機的自動化水平大幅度提高。適用于高端的枕式包裝機。
這項技術同樣也適用于紡織、印刷、包裝等機械。

系統特點

1.三軸獨立、無軸傳動

   包裝機的三個關鍵軸，刀、膜、料分別獨立驅動,采用電子軸實現同步傳動，省略了繁瑣的齒輪鏈條結構，減少了機械振動和磨損，使機械轉速得以提高。

2．自動偏心調整

    采用伺服電機直接驅動橫封刀，系統根據袋長自動計算偏心量，根據包裝物厚度自動進行速度補償，使封切準確度大大提高。同時由于取消了機械偏心機構，也消除了包裝機主要的振動源。

3．精確的色標追蹤

   采用專用的控制算法，系統可以分辨出橫封器0.05度的位置變化，伺服電機驅動的輸膜輥可以精確地追蹤到切點的位置，在橫封器啟動、加速、勻速、減速及停止全過程封切準確無誤。

4．自動上料、易于配線

    采用伺服電機直接驅動輸送機，系統進行逐個檢查物料的位置，精確計算補償量，確保每個物料準確地送到包裝膜上，即使對于無規律地來料同樣可以做到精確無誤。使包裝機與各種自動生產線聯機變得易于實現。

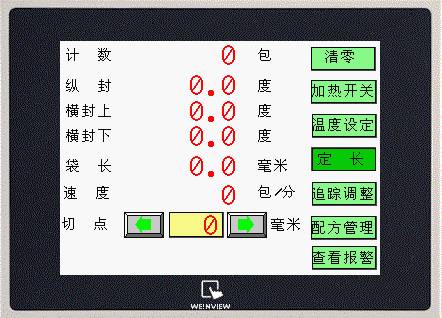

5．操作簡便、界面友好

    采用彩色觸摸屏和精心設計的界面、操作步驟，使開機調整變得簡便易懂，新手在很短的時間內就可以掌握操作。

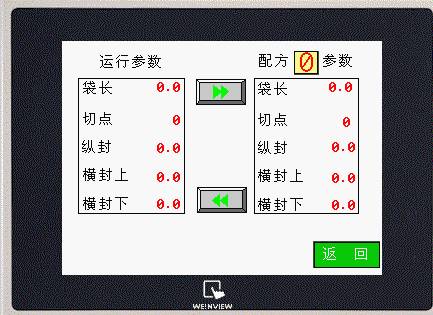

6．大容量的配方存儲

    系統內建100組配方，斷電保持，可以保存所有曾經使用過的參數，再次生產調出參數即可運行，省去了更換產品規格后的調整過程，提高效率，減少消耗。

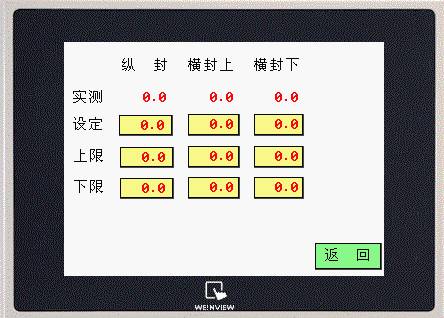

7．集成溫度控制

    系統集成了四路PID溫度控制回路適用于各種型號的包裝機。每個回路都具有溫度超限報警，PID參數調整功能。溫度控制精度±0.5℃，高速生產也可以確保封口質量，

8．完善的故障診斷

    系統設有完善的故障診斷報警功能，包括溫度超限報警，色標跑偏，驅動器故障，傳感器故障等均有文字提示，方便用戶快速排除故障。

9．聯機控制

    系統留有充足的接口，可以配套各種自動化生產線，聯線參數可以集成到本系統內，無須曾設另外的控制裝置。成熟的配線方案包括：

---冷飲花色線、切片線聯機控制

---蚊香、肥皂、盒裝奶聯機控制

---橫送機聯機控制

10．特殊供料系統，以及多臺包裝機配合運行可以定制開發

    本次系統通過觸摸屏來控制顯示整個操作系統，讓操作人員更加方便簡捷，減少了很多以前用開關，按扭來控制的操作失誤，weinview觸摸屏的觸控時間為50000小時，大大減小了設備的維修次數，提高了生產效率。
