當樓宇建筑的所有者想讓您向現有供電系統中添加新的負載時，您所做的第一件事情就是要確定現有系統是否能承受新的負載。如果您在設施中安裝了一臺 600 A 的用電設備，您還能添加另外一個 100 A 負載嗎？

　　要想回答這個問題，您必須要回答另外一個問題：系統目前的最高負載有多大？

　　當?shù)毓╇娋衷谕馓砑有仑?fù)載之前，常常需要知道這些問題的答案。您還需要全面了解現有負載情況，以便在安裝了負載之后對新系統進行評估。

　　為了確定現有設備的容量，需要考慮入線導體的規格、設備的額定值以及新電路所占的空間。為了確定現有負載，您需要精確計算現有負載大小或?qū)λ鼈冞M(jìn)行測量。

　　2005 美國國家電氣規范的第 220 條提供了兩種用于確定現有負載以及系統可能需要處理的******用電需求的方法。

　　NEC 將用電需求定義為 15 分鐘時間間隔內的負載平均電能消耗量。

　　主要 NEC 方法是要發現一年時間內的******用電需求。只有在具備一年的用電需求數據時，才可以發現******用電需求。

　　另外一種方法是記錄 30 天時間內的用電需求，并發現******用電需求。本文介紹了 30 天記錄方法，我們把它稱為負載研究。

NEC 規定：

•   最高用電需求是所有潰電設備當中的******用電需求。

•   當樓宇建筑處于正常運轉狀態時進行測量。

•   包括進供暖和冷卻負載（以較大值為準），或進行校正以考慮進這些負載。

•   加進任何其他周期性負載。

　　當?shù)毓╇娋质冀K負責對電氣規范和測量進行解釋。當?shù)胤ㄒ?guī)確定了必須要進行負載研究時所需要獲取的信息以及審查過程。確保在開始進行負載研究之前，您已了解了當?shù)匾蟆?/P>

使用 Fluke 1735 記錄電流和功率

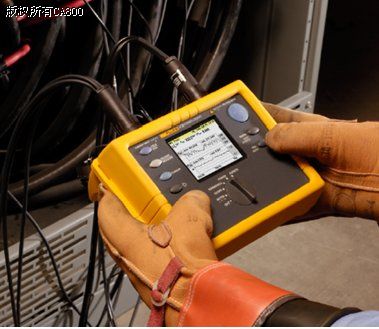

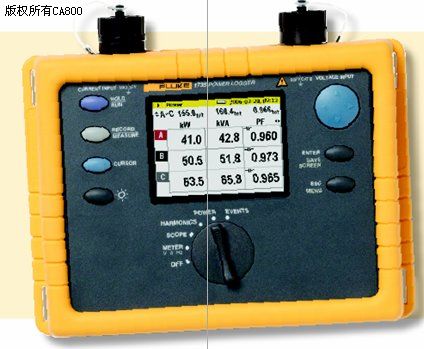

結構緊湊而堅固的 1735 電能記錄儀是用于進行負載研究的非常好的工具。

•   它包括可在多個條體或母線周圍連接的柔性電流探頭。

•   它具有一個 PC 接口和用于將測量數據下載到 Windows PC 上的軟件，通過該軟件可針對電氣測量計劃創建專業報告。

•   它可以測量三相電壓以及三條相線和中線上的電流。

•   它能記錄可幫助確定系統負載的多個參數，包括電壓、電流、頻率、有功功率 (kW)、視在功率 (kVA)、無功功率 (kVAR)、功率因數和能量 (kWh)。

•        它還可進行電能質量測量。

使用 Fluke 1735 進行負載研究只需要五步：

1. 連接到供電裝置。

2. 設置電源系統參數。

3. 設置記錄時間。

4. 開始記錄。

5. 下載并查看測量結果。

1. 連接到供電裝置。在使用適宜的人身防護用品的情況下，將 Fluke 1735 連接到 120V 輸入電源，并采取安全措施以防止他人亂動您的測量裝置。對于三相星形接線系統，共有 8 個測量連接：

l　三個相電壓

l　中線電壓

l　三個相電流

l　中線電流

2. 設置電源系統參數。將電網拓?fù)浣Y(jié)構設置為星形或三角形，使它與您正在記錄的系統的相匹配。檢查額定電壓（電源電壓）和電源頻率是否正確。

3. 設置記錄時間。將 Fluke 1735 設置為 15 分鐘的數據平均時間間隔和 30 天的記錄持續時間。

4. 記錄數據。在 W（功率）位置上時，F(xiàn)luke 1735 將每隔 15 分鐘以下參數的最小值、******值和平均值：

l   以 W 為單位的每相功率和總功率

l   以 VAR 為單位的每相無功功率和總無功功率

l   以 VA 為單位的每相視在功率和總視在功率

l   每相的功率因數和平均功率因數

以 kWh 為單位的平均電能和以 kVARh 為單位的無功電能儀器顯示

　　屏上將顯示趨勢屏幕，并每隔 15 分鐘繪制新的最小值、******值和平均值，這些值從左到右移動，如圖 3 所示。

　　30 天之后，將 Fluke 1735 從電源斷開，將它帶到計算機旁邊，使用串行電纜將它與計算機相連，然后將數據下載到儀器隨附的 Power Log 軟件中。

5. 下載并查看測量結果。以 15 分鐘測量時間間隔記錄 30 天之后，您將得到 2880 組測量值。使用 Power 軟件來將這些數據繪圖，找出每相上的******電流和功率，將三相的結果進行比較，并報告******數值。圖 4 顯示了三相電流記錄結果，它們已經過放大以顯示細節。
