iFIX組態軟件應用在電廠輔控系統中

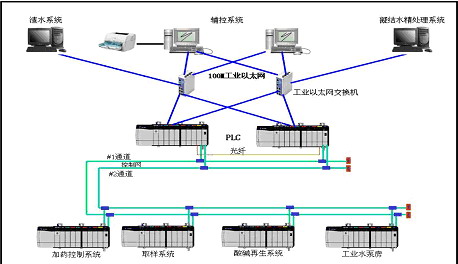

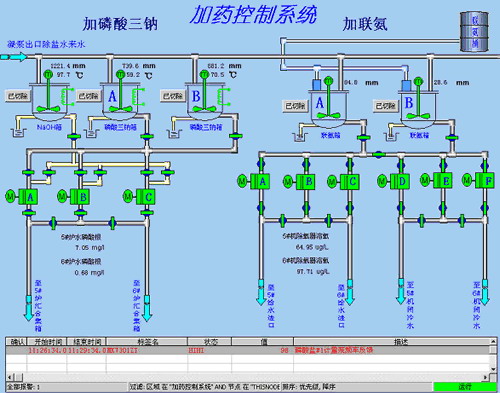

| 一、引言 隨著技術的發展和管理要求的提高，要求電廠提高自動化水平、實現電廠管控一體化，實現全面的電廠數字化管理。為了達到上述要求，首先必須實現電廠輔控系統現場數據采集、過程可視化及過程監控功能，在此基礎上再實現輔助系統集中控制聯網監控功能，之后實現電廠實時監控信息系統。 iFIX是Intellution自動化軟件產品家族中的一個基于Windows的HMI/SCADA組件?；陂_(kāi)放的和組件技術，專為在工廠級系統之間提供易于集成和協同工作設計環境。 二、應用背景 浙江某電廠三期工程（2×300MW機組）的輔助控制系統包括凝結水精處理系統、渣水處理系統、酸堿再生系統、加藥控制系統、取樣控制系統、工業水泵房控制系統。 所有系統在控制室進行集中監控。控制系統采用以微處理器為基礎的PLC可編程控制器進行順序控制。采用以顯示器和鍵盤為監控中心，對輔控系統進行監視、控制，并能進行報警和制表打印。其中凝結水精處理系統是遠程iFIX網絡節點，渣水系統采用了組態王軟件，本工程需要集成這兩個系統到輔控系統。  圖 1 輔控系統控制結構圖 三、控制要求 顯示器畫面按照系統圖設計，反映整個工藝流程。 畫面顏色清晰逼真，運行時具有動態效果。 畫面設計由粗到細，逐層下拉：工藝主畫面、功能系統畫面、設備控制畫面、屬性畫面。 以顏色的變化來反映設備狀態的變化，以數值和棒圖的變化來反映現場模擬量的變化。 任何顯示器畫面均能在2秒（或更短）的時間內完全顯示出來，所有顯示的數據約每秒更新一次。 調用任一畫面的擊鍵次數不多于3次。 可存儲一個月或更長時間的現場數據，并可以實時趨勢圖和歷史趨勢圖顯示。 全開放的控制參數設定設計，可方便在線優化工藝過程。 標準記事本功能。 對現場設備報警，分級別以醒目方式顯示。 報警信息可長時間儲存，以備故障分析和優化工藝。 具有不可刪除的操作記錄，自動記錄操作過程。 安全分級，不同操作者設不同操作級別，不同操作者有不同操作密碼。 定時自動按照用戶報表模板，生成中文報表。 報表以EXCEL形式儲存，并可保存。 根據上述要求，本項目iFIX組態的畫面舉例如下：  |
