E2000 中壓系列E2000 T6/T11


E2000 中壓系列E2000 T6/T11
產品概述

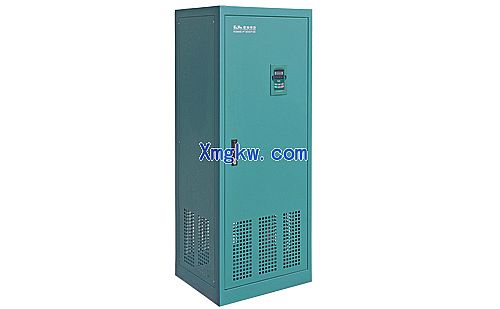

  E2000 中壓系列變頻器外觀結構為金屬殼。金屬殼分為壁掛式和柜式兩種安裝結構。
  金屬外殼采用先進的表面噴粉噴塑工藝,色澤考究、外觀優美。

技術參數



項目
內容
輸入
額定電壓范圍
三相690V(-20%~10%);1140V (-15%~+15%)
額定頻率
50/60Hz。
輸出
額定電壓范圍
三相0~額定輸入電壓
頻率范圍
0.50~650.0Hz(矢量控制模式下最高頻率不允許超過150Hz)
控制
方式
載波頻率
800~4000Hz;固定載波和隨機載波可選擇(F159)。
輸入頻率分辨率
數字設定:0.01Hz,模擬設定:上限頻率×0.1%。
控制方式
SVC(開環矢量)控制、V/F控制。
起動轉矩
0.5Hz/150%(SVC)。
調速范圍
1:100 (SVC)。
穩速精度
±0.5%(SVC)。
轉矩控制精度
±5%(SVC)。
過載能力
150%額定電流60秒。
轉矩提升
手動轉矩提升曲線1~16、自動轉矩提升。
V/F曲線
三種方式:直線型、平方型、自定義V/F曲線型。
起動方式
直接起動、轉速追蹤起動(V/F控制方式下)。
直流制動
直流制動頻率:0.20~5.00 Hz,制動時間:0.00~10.00秒。
點動控制
點動頻率范圍:下限頻率~上限頻率;點動加減速時間:0.1~3000.0秒。
自動循環、多段速
通過自動循環或控制端子實現最多15段速運行。
內置PID
可方便實現過程閉環控制系統。
自動電壓調整(AVR)
當電網電壓變化時,能自動保持輸出電壓恒定。
操作
功能
頻率設定
電位器或外部模擬信號(0~5V,0~10V,0~20mA);控制面板(端子)▲/▼鍵、外部控制邏輯及自循環設定。
/??刂?/span>
端子控制、控制面板控制、通訊控制。
運行命令通道
三種通道:控制面板給定、控制端子給定、串行通訊口給定。
主頻率源
主頻率源:數字給定、模擬電壓給定、模擬電流給定、串行口給定等。
輔助頻率源
5種輔助頻率,可靈活實現輔助頻率微調、頻率合成等。
保護
功能
輸入缺相,輸出缺相、輸入欠電壓,直流過電壓,過電流,變頻器過載,電機過載、電流失速,過熱,外部干擾、欠載保護,壓力控制保護,模擬量斷線保護等。
顯示
LED數碼管顯示當前輸出頻率、當前轉速、當前輸出電流、當前輸出電壓、當前直流母線電壓、當前PID反饋值、當前PID設定值、當前輸出電壓、當前線速度、故障類型以及系統參數、操作參數;LED燈指示變頻器當前的工作狀態。
環境條件
設備場所
室內,不受陽光直曬,無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等。
環境溫度
-10℃~+50℃。
環境濕度
90%以下(無水珠凝結現象)。
振動強度
0.5g(加速度)以下。
海拔高度
1000米以下(海拔超過1000米需降額使用)。
防護等級
IP20
適配電機
15kW~800kW

E2000 690V產品一覽表

型號
適配電機(kW)
額定輸出電流(A)
結構代號
冷卻方式
備注
E2000-0150T6C
15
19
C5
風冷
三相金屬壁掛
E2000-0185T6C
18.5
23
C5
風冷
E2000-0220T6C
22
28
C5
風冷
E2000-0300T6C
30
35
C5
風冷
E2000-0370T6C
37
45
C5
風冷
E2000-0450T6C
45
52
C5
風冷
E2000-0550T6C
55
63
C5
風冷
E2000-0750T6C
75
86
C7
風冷
E2000-0900T6C
90
98
C7
風冷
E2000-1100T6C
110
121
C7
風冷
E2000-1320T6C
132
150
C7
風冷
E2000-1600T6C
160
175
C8
風冷
E2000-1850T6D
185
198
D1
風冷
三相金屬柜式
E2000-2000T6D
200
218
D1
風冷
E2000-2200T6D
220
240
D1
風冷
E2000-2500T6D
250
270
D2
風冷
E2000-2800T6D
280
310
D2
風冷
E2000-3150T6D
315
350
D3
風冷
E2000-3550T6D
355
380
D3
風冷
E2000-4000T6D
400
430
D4
風冷
E2000-4500T6D
450
480
D4
風冷
E2000-5000T6D
500
540
D4
風冷
E2000-5600T6D
560
600
D5
風冷
E2000-6300T6D
630
680
D5
風冷
E2000-7100T6D
710
750
D5
風冷
E2000-8000T6D
800
850
D5
風冷

E2000 690V產品結構形式一覽表
尺寸單位:mm

結構代號
外形尺寸(A×B×H)
安裝尺寸(W×L)
安裝螺釘

C5
360×265×555
320×530
M8
金屬壁掛
C7
516×326×760
360×735
M12
C8
560×345×900
390×870
M12
D1
600×500×1650
400×300
M16
金屬柜式
D2
660×500×1950
450×300
M16
D3
800×600×2045
520×340
M16
D4
1000×550×2000
800×350
M16
D5
1200×600×2200
986×400
M16

E2000 1140V產品一覽表

型號
適配電機(kW)
額定輸出電流(A)
結構代號
冷卻方式
E2000-0370T11
37
24
T1
風冷
E2000-0450T11
45
31
T1
風冷
E2000-0550T11
55
38
T1
風冷
E2000-0750T11
75
52
T1
風冷
E2000-0900T11
90
58
T1
風冷
E2000-1100T11
110
73
T1
風冷
E2000-1320T11
132
86
T2
風冷
E2000-1600T11
160
104
T2
風冷
E2000-1850T11
185
115
T2
風冷
E2000-2000T11
200
132
T2
風冷
E2000-2200T11
220
145
T2
風冷
E2000-2500T11
250
162
T2
風冷
E2000-2800T11
280
181
T3
風冷
E2000-3150T11
315
208
T3
風冷
E2000-3500T11
355
221
T3
風冷
E2000-4000T11
400
260
T4
風冷
E2000-4500T11
450
293
T4
風冷
E2000-5000T11
500
325
T4
風冷
E2000-5600T11
560
355
T4
風冷

E2000 1140V產品結構形式一覽表
尺寸單位:mm

結構代號
外形尺寸(A×B×H)
安裝尺寸(W×L)
安裝螺釘
T1
570×430×1310
522×322
M12
T2
800×450×1700
750×320
M12
T3
850×600×1730
750×500
M12

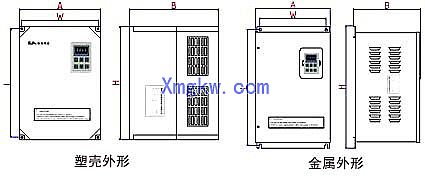

外形結構示意圖

   E2000 中壓系列E2000 T6/T11

操作面板
  塑殼遠控小盒和金屬殼控制盒
  外形尺寸(單位尺寸:mm):122×72×20   開口尺寸(單位尺寸:mm):121×71
            E2000 中壓系列E2000 T6/T11

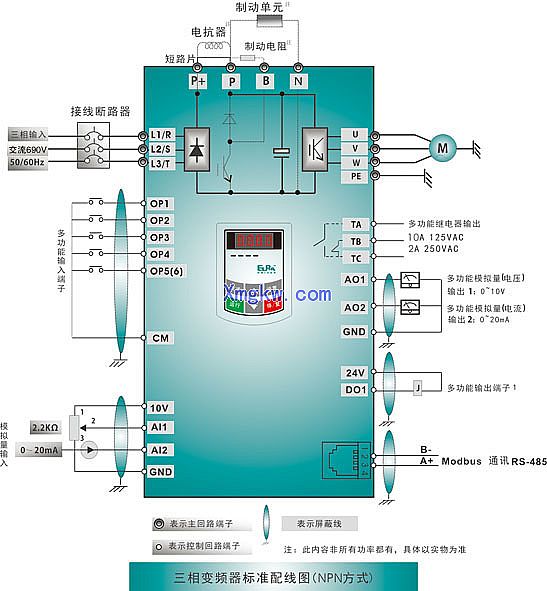

標準配線圖
 E2000 中壓系列E2000 T6/T11
