系統構成：
　　1、系統需要一個控制中心
　　　　功能：
　　　　◆監視整個波峰焊工作機的工作情況。
　　　　◆進行常規的設置和控制操作。
　　　　◆執行管理功能，負責全部工作部分的調度、分配、安排，使其良好運行。
　　2、整個系統所完成的任務
　　　　◆進行常規或是預定的監控功能；如：溫度檢測、調節與控制，傳輸速度、方向的檢測與控制等功能。
　　　　◆全自動檢測功能，能自動超高低溫聲光報警功能。
　　　　◆直接快速的達到控制及分析功能。
　　　3、系統主要需求
　　　　◆開關量反饋的輸入通道（信號采集）
　　　　◆開關量的輸出通道（控制SSR）
　　　　◆串口輸出控制變頻器（控制傳輸帶的速度）
　　　　◆模擬量的輸出（控制熱風機、實現溫控）
　　　　◆模擬量的輸入（熱電偶信號輸入）

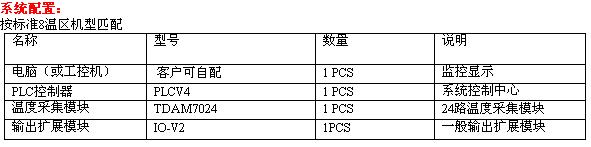

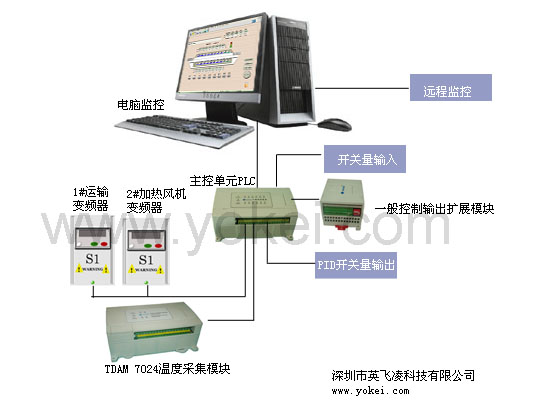

　　英飛凌PLC波峰焊控制方案圖
　　

　　

　　英飛凌波峰專用PLC特性：具有79個輸入輸出點其優點主要為:可靠性高、抗干擾能力強、性能穩定便于維護和升級.遇到電腦死機的情況PLC保持狀態并在不影響生產的情況下繼續運行,數據具有斷電保存功能。
　　
　　
　　

　　PLC硬件主要特點:
　　1.24V電源輸入,電源二次隔離,可靠性高.
　　2.32個輸入點,光電隔離.
　　3.44個輸出點，光電隔離,三級管輸出,電流 0-400mA,******電壓40V.
　　4.F01,F02,FI1三個高速IO,光電隔離.
　　5.32位MCU,66M主頻,運算速度快.
　　6.環境溫度:-20℃～70℃
　　7.支持“步進馬達，伺服馬達”控制.
　　8.具有直流濾波器功能，抗干擾能力強,適用于惡劣環境下運行.
　　9.通訊接口:2個RS232口，4個RS485口,光電隔離，ESD保護.
　　10.具有硬件自檢功能.模塊故障時,所有輸出點自動斷開.
　　11.有硬件自檢信號，可接入DCS系統
　　MSG監控系統性能:
　　1. 全自動化簡易中英文操作平臺
　　2. .公制、英制單位切換。
　　3. 制程式保存生產參數。
　　4. 用戶管理系統,所有操作設有權限管理,實時記錄用戶登錄事件,便于查詢。
　　5. 實時監控溫度的狀態變化、動態模擬運輸過板、PCB計數等多功能的監控功能。
　　6. 模糊PID控制,具有自整定,自適應功能,并具有溫度超溫低溫等報警功能,負荷監控功能,增強熱補償能力。
　　7. 強大的報警記錄數據庫,可對報警記錄根據時間選擇進行查詢、保存、刪除記錄。報警記錄保存的格式為EXCEL格式,方便用戶編輯打印
　　8. .定時開關機功能,到時間關機會自動判斷爐內是否有無板才進行關機工作。
　　9. 曲線錄波采樣功能,并附帶曲線分析打印工具采樣后曲線可以直接打印或另存為EXCEL格式進編輯的打印,兩種方式隨您選擇
　　10. 運輸與風機的控制的2種控制方式可選擇： ① 變頻器控制 ② 旋鈕開關控制。
　　11. PLC內置時鐘芯片,可設定時間自動打開錫爐加熱.
　　12. 波峰頻率控制模式提供2種控制方式供選擇：①電腦通訊控制 ② 操作面板控制
　　13. 波峰運行模式提供2種控制方式供選擇：① 波峰一直打開 ②有板時自動打開波峰(經濟模式)
　　在選擇第2項時用戶可以根據自己的需要設定打開波峰的范圍,這樣大大的減少了材料的損耗.
　　14. 三種噴霧方式可供選擇：① 步進噴霧 ②伺服噴霧 ③氣缸噴霧
　　可根據PCB板大小精確控制噴霧寬度.
　　15. 自動/手動寬窄調節功能
