三相異步電動機過載保護及報警PLC控制
一、項目所需設備、工具、材料

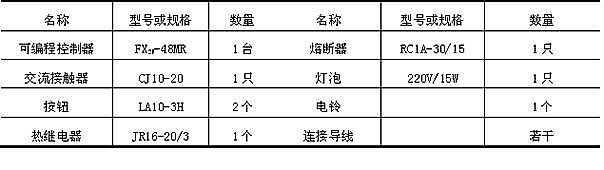

見表7-1。
表7-1 項目所需設備、工具、材料
 二、 訓練內容：
1、項目描述
試設計一電動機過載保護程序，要求電動機過載時能自動停止運轉，同時發出10秒鐘的聲光報警信號。設電動機只需要連續正轉。
2、實訓要求
2.1 輸入和輸出點分配

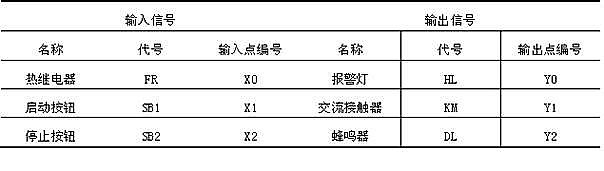

表7-3。
表7-3 輸入和輸出點分配表
 2.2 PLC接線圖
按圖7-7接好線。
  2.3程序設計

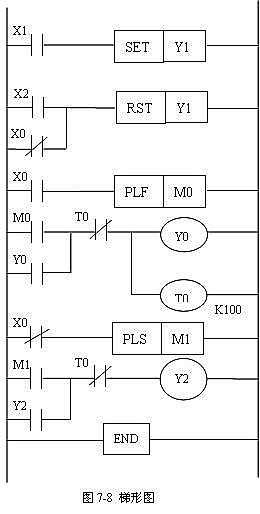

采用PLC控制的梯形圖如圖7-8所示。電動機的連續運轉控制采用SET Y1指令，按下SB1，X1動合觸點閉合，使Y1通電自鎖，KM1得電，電動機運行。電動機的停車控制采用RST Y1指令，按下SB2，X2動合觸點閉合或熱繼電器動作（X0動斷觸點閉合）均可使Y1失電，導致接觸器KM1失電，電動機停車。
當電動機正常工作時，熱繼電器動斷觸點FR閉合，使得輸入繼電器X0線圈得電，因而X0動合觸點閉合， X0動斷觸點斷開。X0動合觸點閉合，由于沒有下降沿，不執行PLF M0，故Y0、T0線圈不能得電，處于斷開狀態；又因?yàn)閄0動斷觸點斷開，沒有上升沿脈沖，不執行PLS M1指令，故Y2、M1線圈不能得電，處于斷開狀態。
當過載時，熱繼電器動斷觸點FR斷開，使得輸入繼電器X0線圈失電，因而X0動合觸點斷開，X0動斷觸點閉合。X0動合觸點斷開瞬間，產生一個下降沿脈沖， PLF M0指令使M0線圈得電一個掃描周期，M0動合觸點閉合一個掃描周期，使Y0、T0線圈同時得電，Y0線圈得電后，使Y0動合觸點閉合自鎖，接通報警燈。與此同時，X0動斷觸點閉合瞬間，產生一個上升沿脈沖， PLS M1指令使M1線圈得電一個掃描周期，M1動合觸點閉合一個掃描周期，使Y2線圈得電，Y2線圈得電后，使Y2動合觸點閉合自鎖，接通報警鈴，發出報警聲音。當T0線圈得電10秒后，其動斷觸點T0斷開，使Y0、T0、Y2同時失電，聲光報警均停止。
2.4運行并調試程序
（1）將梯形圖程序輸入到計算機。
（2）對程序進行調試運行。
當X1為ON時，X0已置ON，觀察Y1的動作情況；當X2為ON時，再觀察Y1的動作情況。再將X1置ON，模擬熱繼電器動作，X0由ON改為OFF時，觀察Y0、Y2的動作情況。
（3）調試運行記錄。 |
