PLC定時器在雙速電梯端站保護中的應用

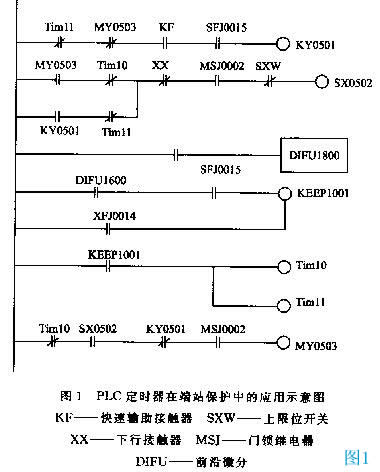

天津市職業安全衛生檢測中心 郭福興 『摘要』:本文介紹了PLC定時器在雙速電梯端站保護中的應用。這種方法能提高電梯的安全可靠性。 『關鍵詞』:電梯 PLC 保護 PLC是一種專為在工業環境下應用而設計的數字運算操作的電子系統,在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作指令,并通過數字式或模板式的輸入和輸出來控制各種類型的機械或生產過程。 當電梯定向上行時,上行方向繼電器SFJ0015、快車輔助接觸器KF、快車運行接觸器KY0501、門鎖繼電器MSJ、上行接觸器SX0502均得電吸合,抱閘打開,電梯上行。當轎廂碰到上強迫換速開關SQH0016時,PLC內部鎖存繼電器KRRP1001得電吸合,定時器Tim10、Tim11開始定時,其定時的時間長短可視端站層距和梯速設定。上強迫換速開關動作后,電梯由快車運行轉為慢車運行,正常情況下,上行平層時電梯應停車。如果轎廂未停而繼續上行,當Tim10設定值減到零時,其常閉點斷開,慢車接觸器MY0503和上行接觸器SX0502失電,電梯停止運行。在驕廂碰到上強迫換速開關SQH0016后,由于某些原因電梯未能轉為慢車運行,及快車運行接觸器KY0501未能釋放,當Tim11 設定值減到零時,其常閉點斷開,快車運行接觸器KY0501和上行接觸器SX0502J均失電,電梯停止運行。因此,不管是慢車運行還是快車運行,只要上強迫換速開關SQH發出信號,不論端站其他保護開關是否動作,借助Tim10和Tim11均能使電梯停止運行,從而使電梯端站保護更加可靠。 |
