PLC 在水工業電機控制中的應用（2）

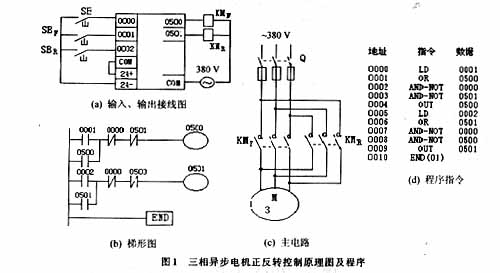

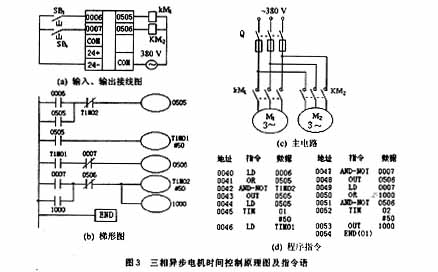

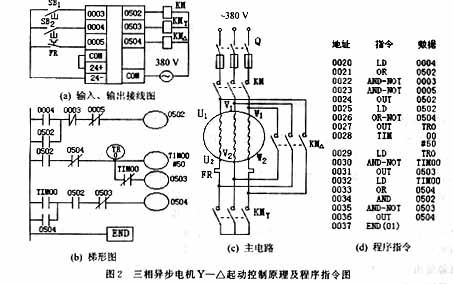

| 3程序的寫入與運行 將PLC聯上編程器并接通電源后，PLC電源指示燈亮，將編程器開關打到“PROGRAM”位置，這時PLC處于編程狀態。編程器顯示PASSWORD！這時依次按Clr鍵和Montr鍵，直至屏幕顯示地址號0000，這時即可輸入程序。 在輸入程序前，需清除存儲器中內容，依次按Clr、Play/Set， Not，Rec/Reset和Montr鍵，即將全部程序清除。按照以上3種控制的梯形圖或程序指令將3種控制程序寫入PLC，當上述3部分程序輸入到PLC機中后，用上下方向鍵讀出所寫程序，如程序有錯，可用插入指令和刪除指令修改程序。 程序輸入正確后，分別按圖1（a）和連接PLC外部接線及主回路線路實現電機正反轉控制，按圖2（a）和連接線路實現電機Y—△啟動，按圖3（a）和連接線路實現電機的時間控制。此設計可以一次性把3種控制電路的程序全部輸入，同時控制3種電路，運行時，按下SBF，SBR電機正反轉啟動，按下SB1，SB2控制電機Y—△啟動，按下SB3，SB4電機順序啟動，互不干擾，事半功倍，實現了一臺PLC同時控制多種電路形式。 參考文獻 ［1］秦曾煌電工學(上冊).第5版［M］.北京：高等教育出版社，1999 |
